Raum-in-Raum System freistehend

Raum-in-Raum System - vetroCUBE

vetroCUBE optimiert offene Büroflächen und bietet als selbsttragendes Raumsystem Rückzugsorte im open space

Warum? Weil erfolgreiche Prozesse den Wechsel von Kommunikation und Konzentration brauchen!

Eine Erkenntnis prägt die moderne Büroraumplanung: Mitarbeiter müssen in Teams arbeiten und regelmäßig kommunizieren. Die permanente Erreichbarkeit der Kollegen ist heute selbstverständlich. Systeme wie Skype und vergleichbare Kommunikationskanäle schalten Mitarbeiter auf "always on". Eine Studie zeigt allerdings Grenzen auf. Ein groß angelegter Versuch mit 600 kleinen Teams erbrachte den Beweis. Wissenschaftler ließen die Probanden zu drei unterschiedlichen Szenarien Aufgaben lösen. Szenarium 1: die Personen hatten keinen Kontakt zueinander. Szenarium 2: die Probanden hatten nach jeder Runde Kontakt und konnten ihr Wissen austauschen. Szenarium 3: die Testpersonen hatten nach jeder DRITTEN Runde Kontakt und konnten Ergebnisse und Lösungswege besprechen. Die Wissenschaftler erwarteten, dass das Szenarium 2, also die ständige Kommunikationsmöglichkeit, zu den besten Ergebnissen führen würde. Nein, diese Erwartung bestätigte sich nicht! Die besten Resultate brachten die Kollegen, die nach Szenarium 3 arbeiteten, also im Wechsel von Kommunikation und Konzentration. Kommunikation und Konzentration in Intervallen optimieren die Resultate. Low-Performer wie auch Leistungsträger arbeiten effektiver zusammen, wenn sie neben den kommunikativen Phasen auch ausreichend Zeit haben, Lösungswege und Ergebnisse konzentriert zu reflektieren.

Quelle: Ethan Bernstein et al.: "How Intermittent Breaks in Interaction Improve Collective Intelligence", Proceedings of the National Academy of Sciences, August 2018. Siehe auch www.harvardbusinessmanager.de/blogs/kommunikation-im-team-a-1249749.html, Magazin "Havard Business manager" Ausgabe 02.2019.

Sprechen wir über offene Büroflächen. Kommunikation kommt hier nicht zu kurz, könnte man denken. Kann sie aber stattfinden, ohne die Kollegen zu stören? Hier wird klar, ganz wichtig sind Rückzugsbereiche. Raum-in-Raum Systeme sind ein geeignetes Werkzeug. Im Bestand nachrüstbar, in direkter Nähe zum Arbeitsplatz, gut sichtbar, gut einsehbar, schalldicht und ohne komplexe Buchungsverfahren nutzbar, bieten die Raum-in-Raum Einheiten die notwendigen Rückzugsflächen für Teamwork, Konferenz, Telefonie oder einfach höchste Konzentration. Zudem sind die Systeme auf Flexibilität getrimmt und lassen sich leicht verlegen. Synergieeffekt: Konferenzräume an der Fassade können aufgelöst werden. Die 1A-Fläche an der Fassade steht also vollumfänglich für Arbeitsplätze zur Verfügung. Das optimiert die Flächenkennzahlen nachhaltig.

Zwei Schallschutzklassen, 37 db und 40 db

In der Regel bringt das Raum in Raum System mit 37 dB eine ausreichende Schalldämmung mit, um kommunikativen Kollegen Rückzug zu bieten. Die konzentriert arbeitenden Kollegen an benachbarte Arbeitsplätzen werden nicht gestört und bekommen auch nichts mit, von den Gesprächen im vetroCUBE. Geht es nun aber um sehr sensible Themen und steht der Rückzugsraum zudem in einer sehr ruhigen Umgebung lässt sich das Raum-in-Raum System in der 40 dB Variante ausführen. Die Verglasung sind dann 16 mm VSG Scheiben. Vollwände und Deckenelemente werden entsprechend optimiert.

vetroCUBE 37 dB:

vetroCUBE 40 dB:

vetroCUBE ist eine Raum-in-Raum Lösung, die sich unabhängig vom Baukörper in direkter Nähe zu den Arbeitsplätzen aufstellen lässt. Oft auch als Denkerzelle oder Think Tank bezeichnet, ist das Raum-in-Raum System die Grundlage für eine nachhaltige Optimierung der Raumakustik von großen Büro Flächen. Dieses selbsttragende Raum System bietet freistehende Rückzugsorte für konzentrierte Einzelarbeit oder für kommunikative Arbeit im Team und ist damit im Umkehrschluss eine Akustiklösung für den Schallschutz im Großraum bzw. open space. Die konventionelle akustische Bearbeitung der Großraum Büros, durch Maßnahmen zur Minderung der Nachhallzeit alleine ist nicht zielführend. Es ist wichtig, die direkte Ausbreitung des Schalls wirksam einzudämmen. Störende Geräusche oder Gespräche sind aus der offenen Bürofläche auszugrenzen. So verbessern Sie Raumakustik und den Schallschutz gleichermaßen.

Das Raum-in-Raum System steht frei

Es schließt nicht an die Decke oder die Fassade an. Es ist unabhängig vom Gebäude und jederzeit veränderlich. Das System schafft Raum für Meetings ohne die für Arbeitsplätze so wertvollen Flächen an der Fassade zu belegen.

Das Raum-in-Raum System stellt das Zellenbüro auf den Kopf

vetroCUBE bietet, mit einer Schalldämmung von 37 dB bzw. alternativ 40 dB, adhoc nutzbare und akustisch entkoppelte Rückzugsorte in direkter Nähe zu den offenen Arbeitsplätzen. Der Nutzer profitiert so von den Vorteilen eines offenen work space, ohne auf Vertraulichkeit und Rückzugsmöglichkeiten zu verzichten.

Neben der guten Schalldämmung nach außen verfügt die Raum-in-Raum Konstruktion auch im Inneren über eine gute Akustik im Inneren. Zusätzlich zum hoch schallabsorbierenden Deckenelement (A-Klasse Absorber) bieten wir leistungsfähige A-Klasse Wandabsorber an. Der Thinktank verbessert die Effizienz des open space und entwickelt das Raumprogramm weiter. Es entsteht eine hochwertige, offene Arbeitswelt nach modernen Gesichtspunkten (Wechsel Teamarbeit, Einzelarbeit, Raum für unterschiedliche Altersgruppen). Dabei nutzt das Raum-in-Raum System die "no go" Fläche für Arbeitsplätze in der Tiefe des Raumes. Die Leistungsfähigkeit der Nutzer steigt merklich durch den Einsatz dieser Raum Lösungen. Heute zieht sich der Mitarbeiter aus dem geschäftigen Großraum Büro zurück, um eine ruhige Umgebung für besonders konzentriertes Arbeiten zu finden. Morgen trifft er sich im Thinktank mit Kollegen, um in angeregter Gruppenarbeit ein Projekt weiter zu bringen. In beiden Fällen ist die gute Akustik des Thinktanks und der hohe Schallschutz die Basis für den Erfolg.

Key Facts Raum-in-Raum System vetroCUBE

  • JEDE Größe lieferbar
  • Schalldämmung R´w 37 dB für 12 mm Verglasung
  • Schalldämmung R´w 40 dB für 16 mm Verglasung
  • Flügeltür oder Schiebetür
  • Lüftung min. 60 m³ pro Person und Stunde
  • Lüftung thermisch optimiert
  • Lüftergeräusch unter 30 dB
  • Barrierefrei, keine Stufe im Eingang
  • Wartungsfrei, keine Folgekosten
  • Freistehend und selbsttragend
  • Statik geprüft
  • Modular und flexibel
  • Beleuchtung bildschirmtauglich
  • Elektrifizierung mit Standard Schnittstelle
  • Schnittstelle Gebäudeleittechnik
  • Kühldecke als Option
  • Autark und unabhängig vom Gebäude
  • Transparent ohne Rahmen und Stützen
  • Akustik bedarfsgerecht einstellbar
  • Vollwandfunktion: Absorber, Dekor, Whiteboard
  • Brandschutzkomponenten vorgerichtet
  • Systemboden als Option
  • Vollwand statt Glasecken als Option
  • Profile Eloxal oder RAL
  • Flächen RAL, Dekor oder Stoff
  • Gläser klar, foliert oder bedruckt
  • Nachhaltige Fertigung in Deutschland

vetroCUBE mit zwei Türsystemen

Seit Mitte 2022 haben wir neben der Ganzglas Flügeltür auch eine Glanzglas Schiebetür  für das Raum-in-Raum System im Programm. Die Schiebetür versteht sich als Lösung für besonders knappe Raumgegebenheiten. Es entfällt die vorzuhaltende Funktionsfläche der Tür, sodass auch die Mittelzone sehr schmaler Baukörper mit dem Raum-in-Raum System bestückt werden können. Überraschend ist die gute Schalldämmung. Immerhin bringt es die Schiebetür auf 34 dB. Gegenüber dem System mit Flügeltür (37 dB) ist das nur eine Minderung von 3 dB.

Raum-in-Raum System vetroCUBE mit Flügeltür

Raum-in-Raum System vetroCUBE mit Schiebetür

autark und funktionsfertig

vetroCUBE ist eine autarke, selbsttragende Raum Lösung. Die Schalldämmung beträgt 37 dB, alternativ 40 dB und lässt so vertrauliche Gespräche zu. Das Raum-in-Raum System steht frei, ohne Anschluss an die Decke oder die Fassade des Gebäudes. Eine Statik weist die Standsicherheit nach. Die Ausstattung macht das System unabhängig von der Infrastruktur des Gebäudes, in dem es steht. Es ist mit einem eigenen Lüftungssystem bestückt. Mit der integrierten Beleuchtung ist das Raumsystem unabhängig vom Licht des umgebenden Raumes. Der Thinktank ist gebrauchsfertig elektrifiziert. Auf Wunsch ist er mit einer autarken Kühlung ausgestattet.

modular und flexibel

Die Raum Lösung steht frei im Gebäude, sodass der vetroCUBE einfach und jederzeit umgesetzt werden kann. Er ist modular aufgebaut und kann nach Bedarf erweitert werden. Jedes Bauteil ist wiederverwendbar. Er braucht keinen Anschluss an die Wand, die Fassade oder die Decke. Dadurch ist der vetroCUBE als Raum-in-Raum Lösung, frei im Gebäude positionierbar.

Design

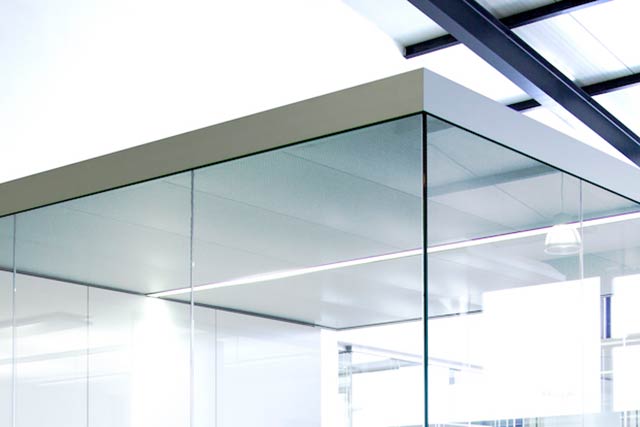

Rahmenlose Verglasungen und Glas zu Glas Eckverbindungen garantieren einen filigranen und zurückhaltenden Auftritt. Die transparente Erscheinung der Denkerzelle stellt sicher, dass Ihr Raumgefüge nicht aus dem optischen Gleichgewicht gerät. Blickbeziehungen werden bewusst aufgewertet. Ist die Reduzierung der Transparenz dennoch gewünscht? Es steht eine Auswahl an Glasdekorationen zur Verfügung.

Barrierefreiheit für Raum-in-Raum Systeme

So selbstverständlich wie in ALLEN anderen Bereichen der Büro Raum Planung auf Barrierefreiheit zu achten ist, gilt das auch für Raum-in-Raum Systeme. Wenngleich die Flexibilität im Vordergrund steht, befestigen wir das System doch direkt am Boden des Baukörpers und verzichten somit auf einen eigenen Systemboden. Entsprechend ist der Eingangsbereich ebenerdig. In Verbindung mit einer 1000 mm breiten Türe ergibt sich so ein barrierefreier Zugang zum vetroCUBE.

Wenngleich in sich geschlossene Systeme, also System mit Systemboden, als flexibler verstanden werden möchten, ist doch zu beachten, dass diese Flexibilität nur bedingt gegeben ist. Auch diese Anlagen müssen, im Falle eines Umzuges, bzw. einer Repositionierung, genau wie vetroCUBE zerlegt werden, weil sie als Ganzes im Baukörper nicht zu transportieren sind.

Größen und Optionen der Raum-in-Raum Systeme

Auf den folgenden Seiten stellen wir unterschiedliche Denkerzellen vor, z. B. für die Nutzung als Telefonzelle, die Nutzung als Beratungsraum oder einfach für Meetings. Die präsentierten Think Tanks sind jedoch nur als Anregungen zu verstehen. Sie geben als Nutzer vor, für welchen Zweck Sie den Think Tank benötigen und welche Flächen für die Einheiten zur Verfügung stehen. Wir wissen welcher Raumbedarf sich aus dieser Nutzung ergibt und erarbeiten die für Sie passenden Raum-in-Raum Systeme.
Wir liefern sehr kleine Think Tanks, z. B. für die Nutzung als Telefonzelle, aber auch große Denkerzellen für frei stehende Konferenzräume in Raum-in-Raum Bauweise. Die Anforderungen an eine optimale Raumakustik z.B. sind durchaus unterschiedlich und größenabhängig. Darüber hinaus werden für den Think Tank vetroCUBE eine Reihe von Optionen und Alternativen angeboten. Vor allem in Bezug auf die Beleuchtung, die Elektrifizierung, die Belüftung und die Kühlung des Raum-in-Raum Systems bestehen von Projekt zu Projekt unterschiedliche Anforderungen. Auch der Brandschutz kann eine Reihe von besonderen Anforderungen nach sich ziehen. Wir klären diese Details im Vorfeld mit Ihnen und passen Optionen entsprechend an.

Gegenüberstellung und Parallelen zum Trockenbau System

Oft werden wir bei woodtec mit der Option Trockenbau konfrontiert. Der Markt bietet Systeme wie z.B. den Knauf Cubo. Hier allerdings ist gut beraten, wer sich die ursprünglichen Gedankengänge ins Gedächtnis ruft, die zur Entwicklung der Raum-in-Raum Systeme geführt haben. Gefordert war ein Raum, wie ein Möbel, unabhängig von der Infrastruktur des Baukörpers, selbsttragend, d.h frei stehend, ohne Anschluss an Decke, Wand oder Fassade, leicht zu installieren, leicht umzuziehen, eben leicht veränderlich. Sie sollten gründlich abwägen, wie wichtig Ihnen die leichte, staubfreie Montage und Versetzbarkeit der Raum-in-Raum Konstruktion im laufenden Betrieb ist. Sie müssen den Vorteil der Wiederverwendbarkeit ALLER Bauteile bewerten, genauso wie die modulare Ausbaufähigkeit des Systems. Berücksichtigen Sie auch die Möglichkeiten die Akustik des vetroCUBE einzustellen. Neben der hoch schallabsorbierend ausgeführten Systemdecke bieten sich Wandabsorber an, um die optimale Raumakustik einzustellen. Diese Wandabsorber werden umso wichtiger für eine gute Raumakustik, umso kleiner der vetroCUBE werden muss. Ganz wichtig und gerade deshalb zum Abschluss: Führen Sie sich die Wirkung eines z.B. dreiseitig verglasten vetroCUBE vor Augen. Ziehen Sie jetzt den Vergleich zur deutlich massiveren Trockenbaukonstruktion.

SOFORT Lieferprogramm

Schnell verfügbar und hoch flexibel. Vier Raumtypen bieten Ihnen intelligente und vielfältige Konfigurationen für Ihre Kommunikationszone.

Einsatzorte

Die Raum-in-Raum Bauweise erschließt die Flächen, auch in bürofremden Immobilien

Raumakustik

vetroCUBE bietet schalldichte Rückzugsräume im open space. Mitarbeiter finden Rückzugsräume für das Arbeiten in der Gruppe.

Elektrifizierung

vetroCUBE wird mit gebrauchsfertiger 230 V Elektrifizierung geliefert. Es gilt das "plug and play" Prinzip, sodass die Inbetriebnahme einfach ist.

Lüftung

Die systemeigene Belüftung des Thinktank vetroCUBE stellt die Zufuhr von Frischluft sicher. Auf der Decke sitzt eine akustisch optimierte Lüfterbox.

Kühlung

Das System vetroCUBE bietet die Option Raumkühlung an. Lange Nutzung und dichte Belegung kann zur Erwärmung des Cubes führen.

Licht

Die Denkerzelle vetroCUBE bietet ein flexibles LED Lichtkonzept an. Es lässt sich an unterschiedliche Nutzungen und verschiedene Größen anpassen.

Konstruktion

Das Raum-in-Raum System vetroCUBE ist ein Baukastensystem. Die Cubes lassen sich individuell an Größen und Ausführungswünsche anpassen.

Brandschutz

Das Raum-in-Raum System lässt sich einfach mit der notwendigen Brandschutztechnik, Rauchmelder, Sprinkler und / oder Lautsprecher ausstatten.

Individualisierung

Das Raum-in-Raum System lässt sich im Bezug auf Größe, Ausstattung und Dekoration auf jeden Kundenwuschn auslegen.

Raumtypen

Der Thinktank lässt sich für viele Anwendungen optimieren. Hier einige Beispiele. Nennen Sie uns Ihre Wünsche. Wir bauen Ihren vetroCUBE.
