Raum-in-Raum Einheiten in jeder Größe und Ausführung
Das Raum-in-Raum System vetroCUBE ist vielfältig und modular
vetroCUBE ist ein flexibler Baukasten für die Herstellung von autarken, baukörperunabhängigen und schalldichten Raumeinheiten. Die im Raum-in-Raum System integrierte Technik, die Lüftung, die Beleuchtung, die Akustik und die Elektrifizierung, machen eine hoch flexible Nutzung Raumeinheiten an jeder Stelle im Gebäude möglich. Büroflächen, die für Arbeitsplätze nicht genutzt werden können, werden durch Raum-in-Raum Einheiten erschlossen. So bleiben die Flächen am Fenster frei für Arbeitsplätze, während sich die Mittelzone nutzen lässt um räumliche Vielfalt zu erzeugen.
Raum-in-Raum Lösungen
- Größe nach Wunsch
- Telefonzelle bis Konferenzraum
- Vollwandanteil nach Wunsch
- Glaswandanteil nach Wunsch
- Türanschlag nach Wunsch
- Schiebetür oder Flügeltür
- Glasecke
- Vollwandecke
- Glasrotunde
Raumtypen - Beispiele für Raum-in-Raum Einheiten
Zur Orientierung stellen wir Ihnen hier die gängigsten Raum-in-Raum Lösungen vor. Bitte bedenken Sie an dieser Stelle, dass die diese Modelle alle über die Anzahl der Vollwandelemente und die Ausführung der Ecklösung modifizieren können. Über diese Modelle hinaus entwickeln wir gerne den passenden Raum für Ihren Bedarf. Die Raum-in-Raum Einheiten werden grundsätzlich Auftragsbezogen hergestellt, sodass Ihre Wünsche berücksichtigt werden können. Es entstehen keine Kosten für Sonderlösungen.
1

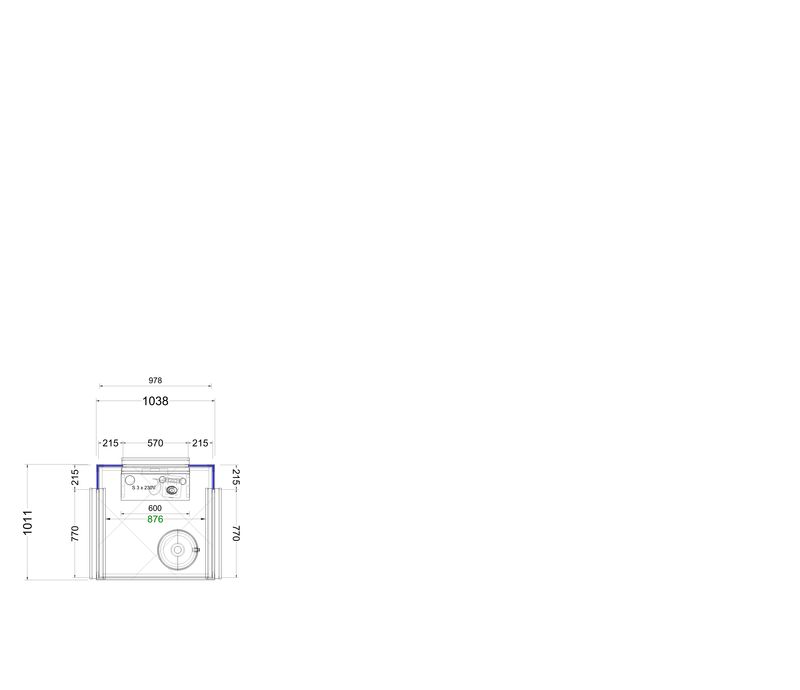

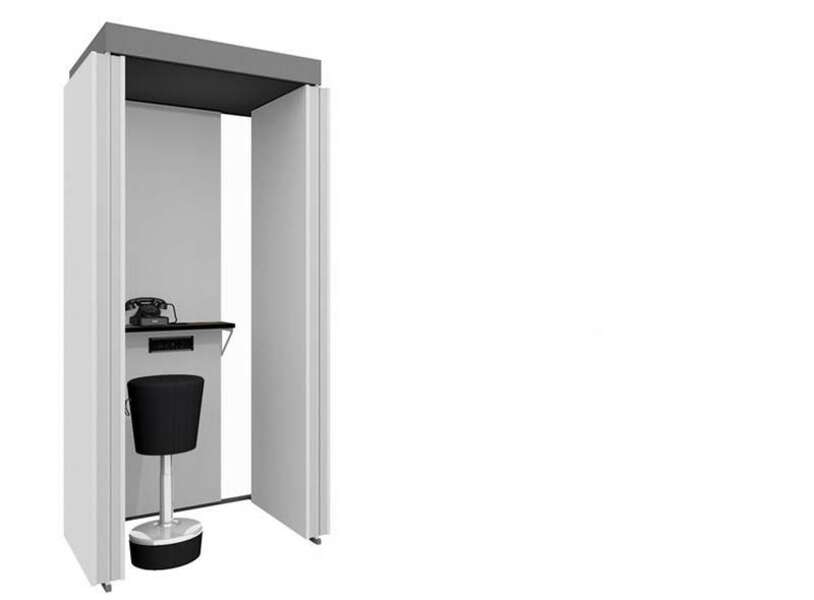

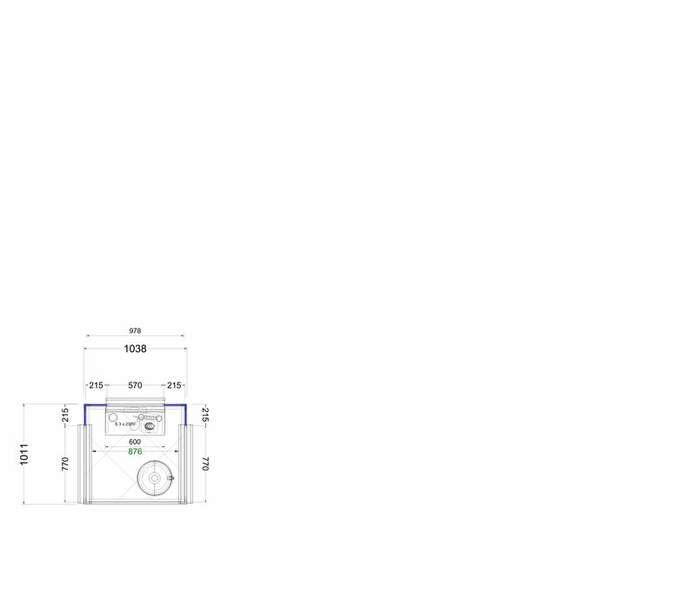

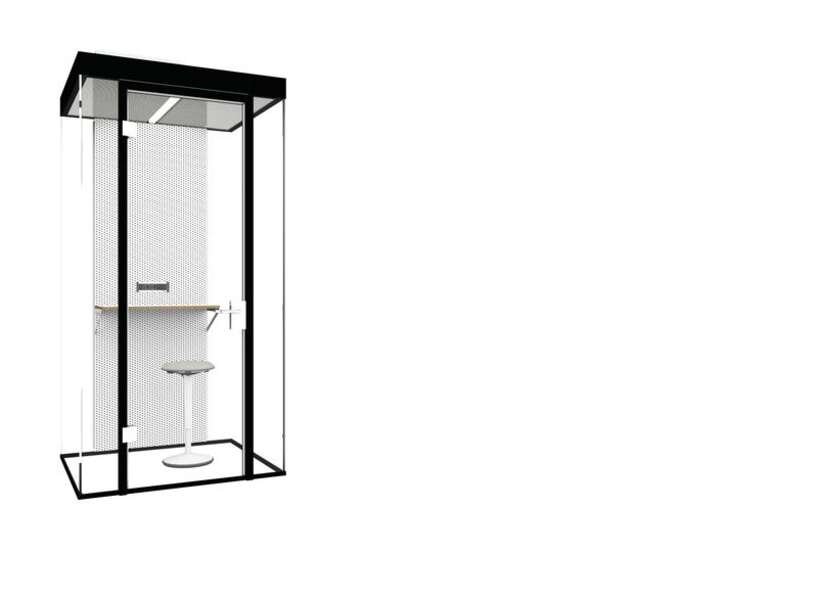

Typ 1.1: Telefonzelle offen
Thinktank ohne Türe
eine Person, stehend
keine Türe
B: 1000 mm
T: 1000 mm
Höhe: UK Decke 2400 mm
Höhe: OK Decke 2530 mm
keine Lüftung (offen)
4x Eckverbinder
1 lfm Traverse ohne Wandelement
3x Trägerelement
3x Dekorpanel
3x Absorberschale innen
1x Deckenelement A-Klasse Absorber
4x Ganzglaselement
1x Elektrifizierungseinheit
1x Ablageboard mit Wandbefestigung

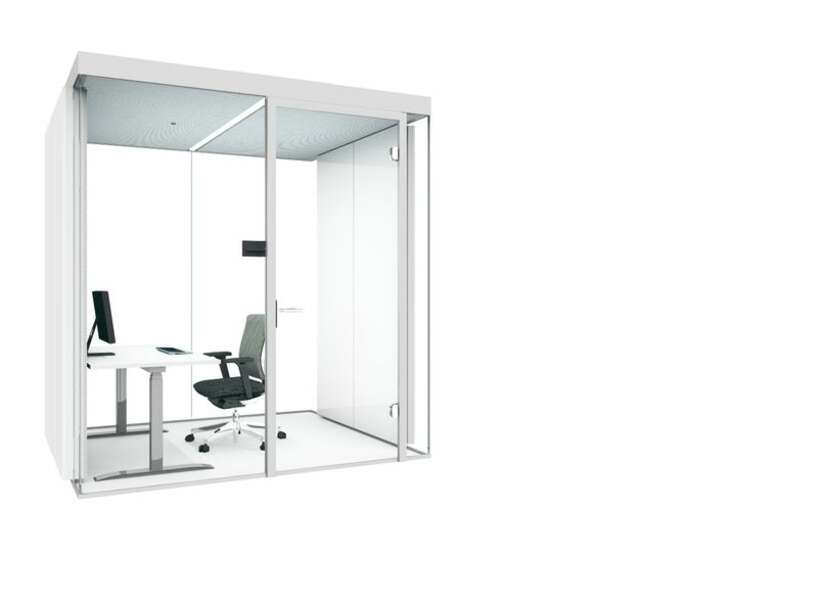

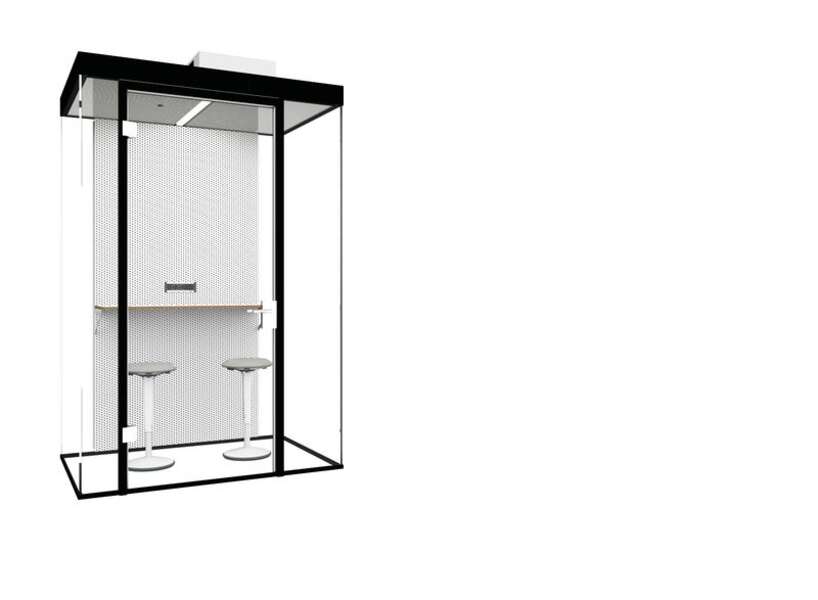

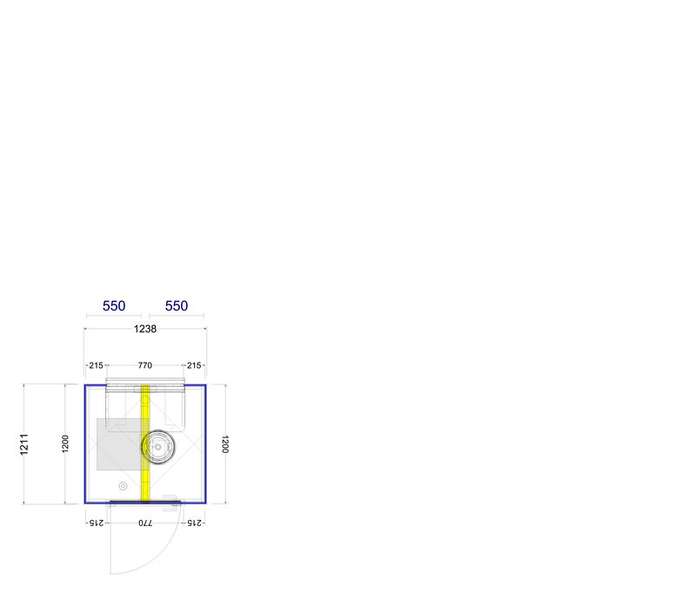

Typ 1.2: Telefonzelle
Thinktank mit Türe
eine Person stehend / sitzend
Türe öffnet nach außen
B: 1200 mm
T: 1200 mm
Höhe: UK Decke 2400 mm
Höhe: OK Decke 2530 mm
Höhe: OK Entlüfter 2730 mm
4x Eckverbinder 90
1x Trägerelement
1x Dekorpanel
1x Absorberschale innen
6x Ganzglaselement
1x Flügeltürelement nach außen öffnend
2x Deckenelement A-Klasse Absorber
1x Entlüftungsventilator
1x LED Panel
1x Präsenzmelder in Systemdecke
1x Ablageboard mit Wandbefestigung
1x Elektrifizierungseinheit

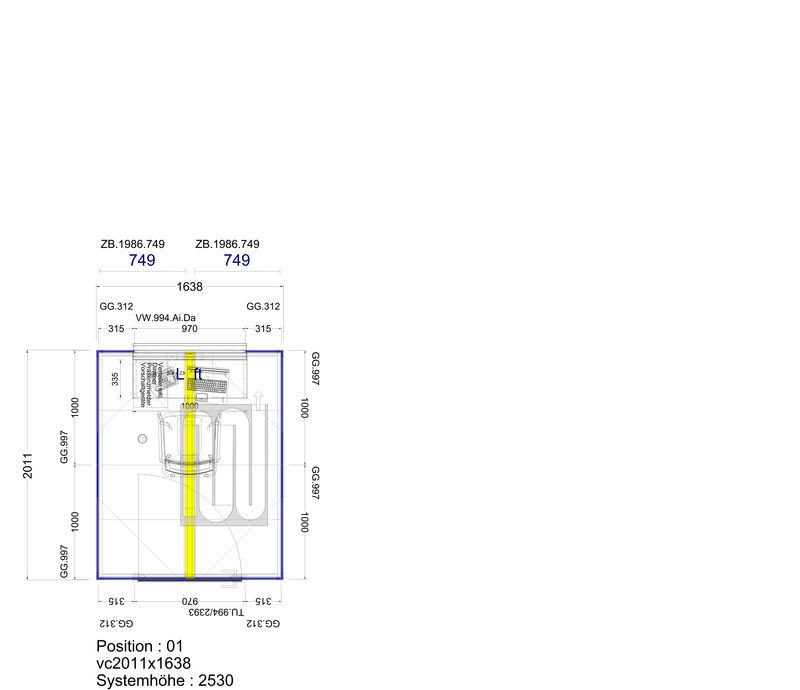

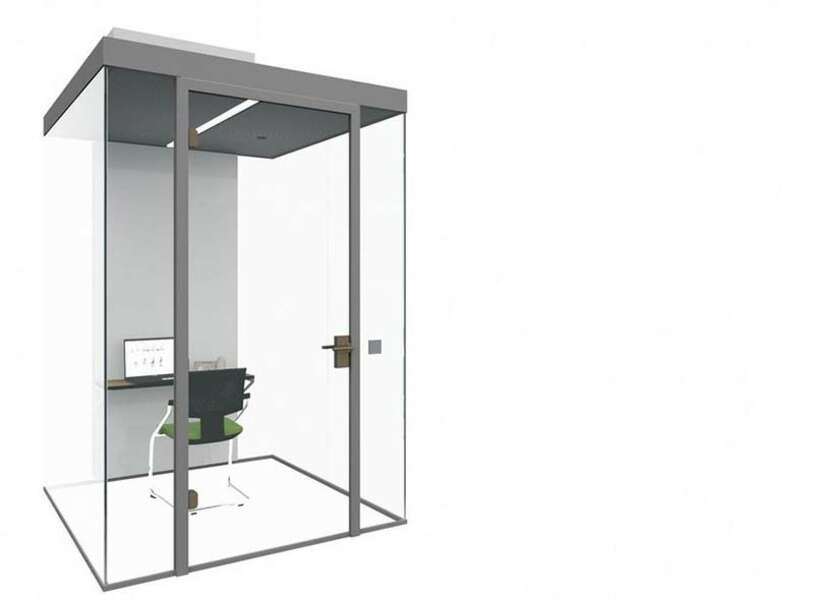

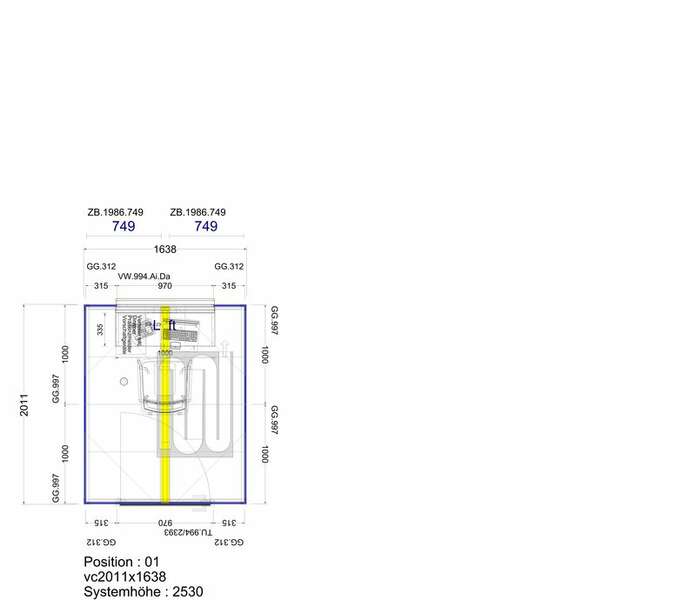

Typ 1.3: Telefonzelle
Thinktank mit Türe
1-2 Personen stehend / sitzend
Türe öffnet nach innen
B: 1600 mm
T: 2000 mm
Höhe: UK Decke 2400 mm
Höhe: OK Decke 2530 mm
Höhe: OK Entlüfter 2730 mm
4x Eckverbinder 90
1x Trägerelement
1x Dekorpanel
1x Absorberschale innen
8x Ganzglaselement
1x Flügeltürelement nach innen öffnend
2x Deckenelement A-Klasse Absorber
1x Entlüftungsventilator
1x Lichtkanal
1x Präsenzmelder in Systemdecke
1x Ablageboard mit Wandbefestigung
1x Elektrifizierungseinheit
2

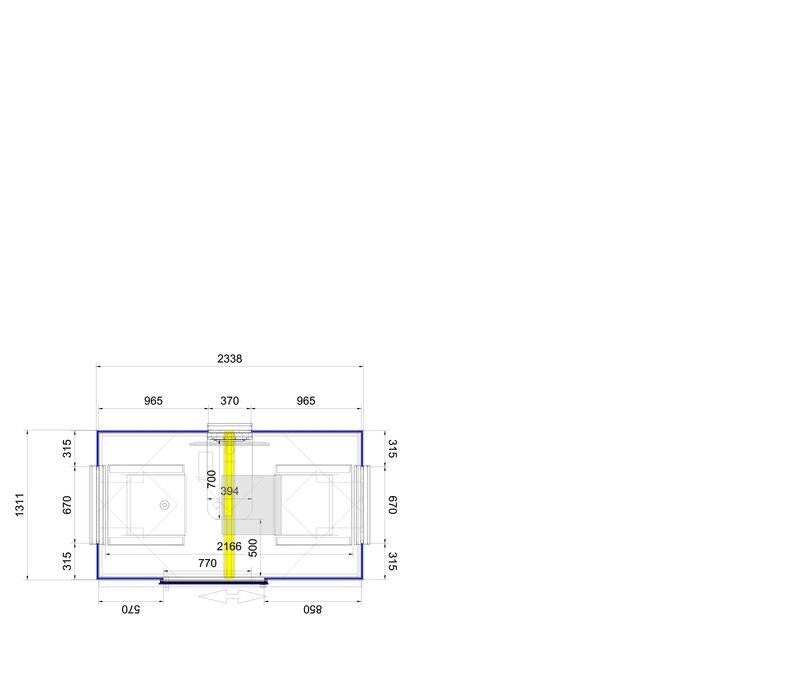

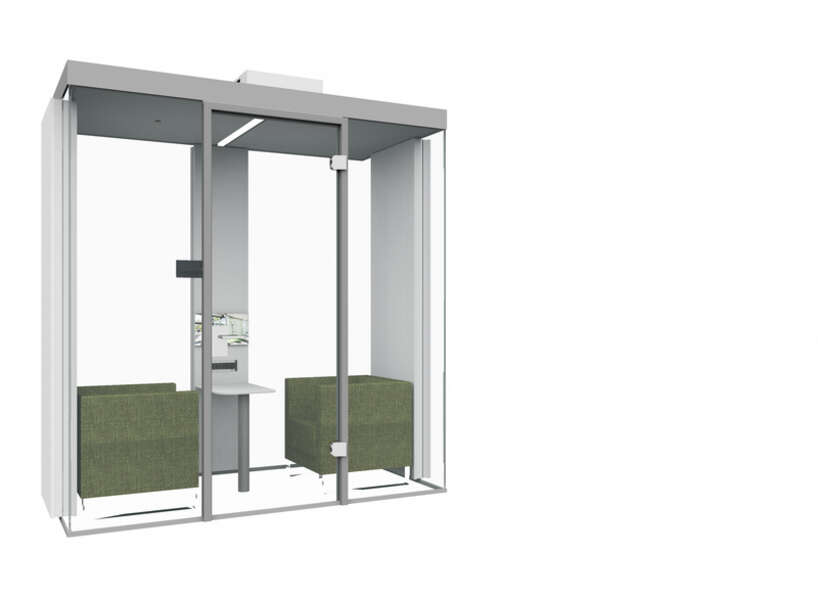

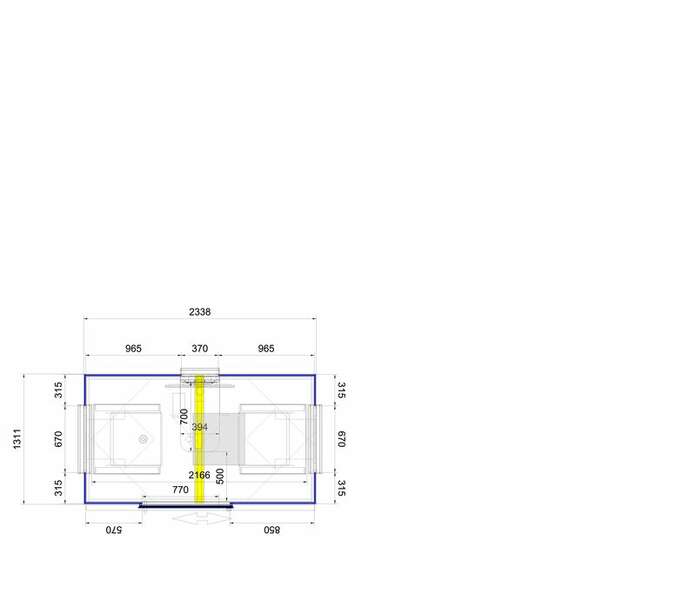

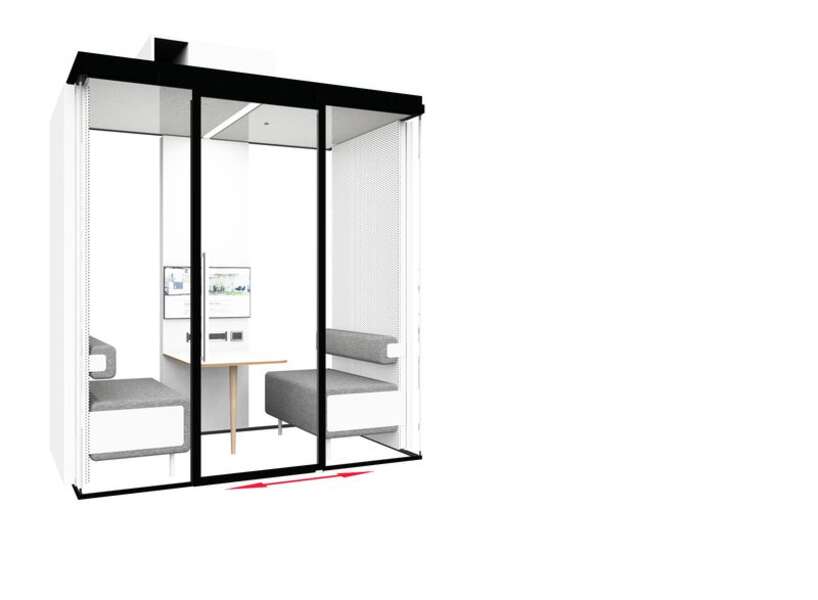

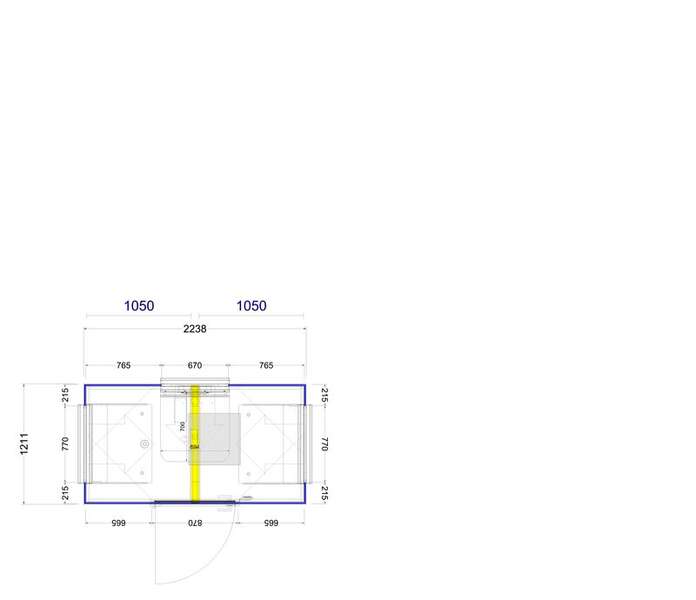

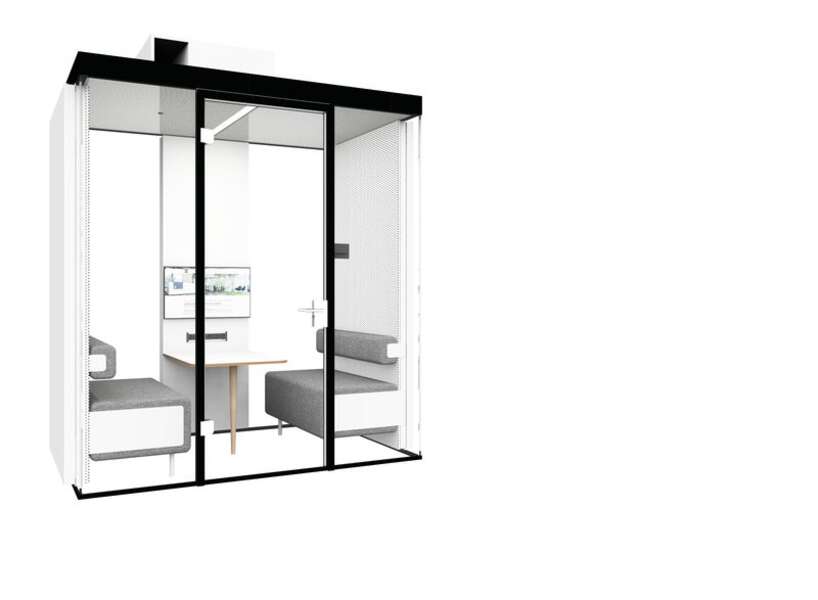

Typ 2.1: Loungemeeting
Thinktank mit Türe
zwei Personen, sitzend
Türe öffnet nach außen
B: 2300 mm
T: 1300 mm
Höhe: UK Decke 2400 mm
Höhe: OK Decke 2530 mm
Höhe: OK Entlüfter 2730 mm
4x Eckverbinder
3x Trägerelement
4x Dekorpanel
2x Absorberschale
8x Ganzglaselement
1x Flügeltürelement nach außen öffnend
2x Deckenelement A-Klasse Absorber
1x Entlüftungsventilator
1x Lichtkanal
1x Präsenzmelder in Systemdecke
2x Elektrifizierungseinheit
1x Ablagetisch Wandbefestigung
Typ 2.2: Meetingraum 3 Personen
Thinktank mit Türe
2-3 Personen sitzend
Türe öffnet nach innen
B: 2000 mm
T: 2000 mm
Höhe: UK Decke 2400 mm
Höhe: OK Decke 2530 mm
Höhe: OK Entlüfter 2730 mm
4x Eckverbinder 90
2x Trägerelement
2x Dekorpanel
2x Absorberschale
8x Ganzglaselement
1x Flügeltürelement nach innen öffnend
2x Deckenelement A-Klasse Absorber
1x Entlüftungsventilator
1x Lichtkanal
1x Präsenzmelder in Systemdecke
1x Elektrifizierungseinheit

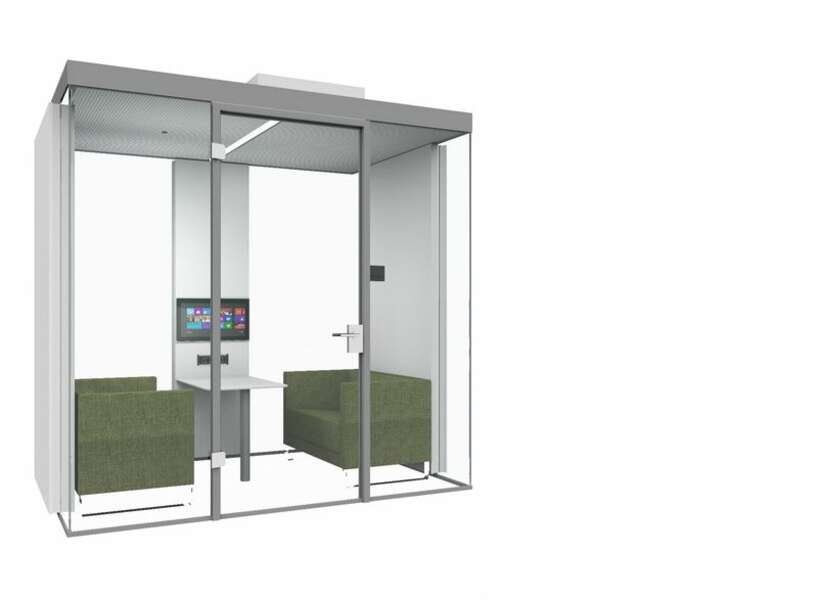

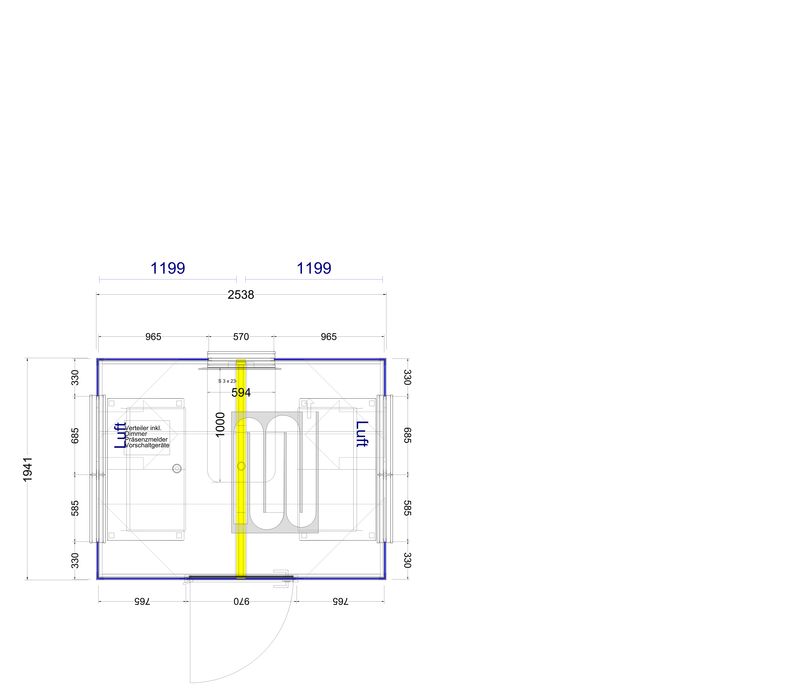

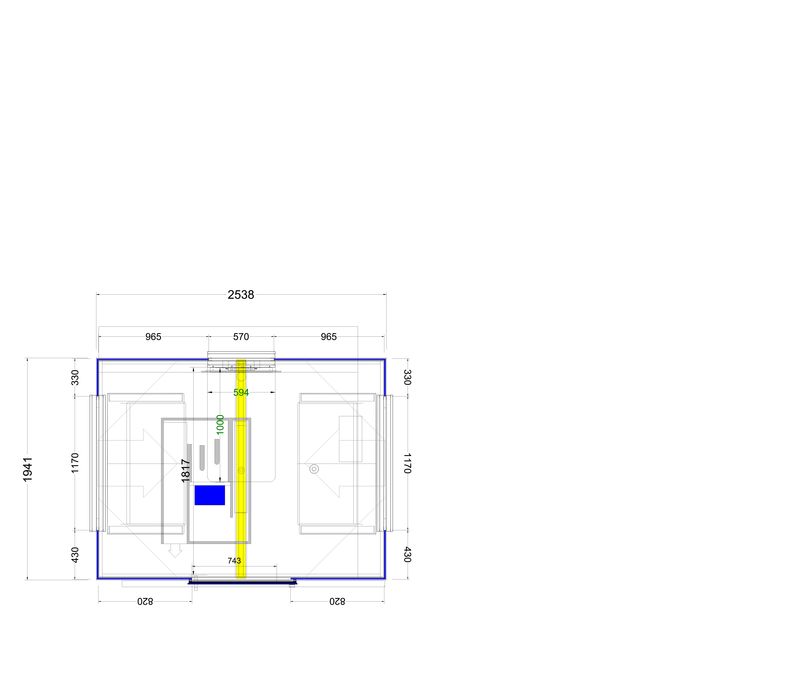

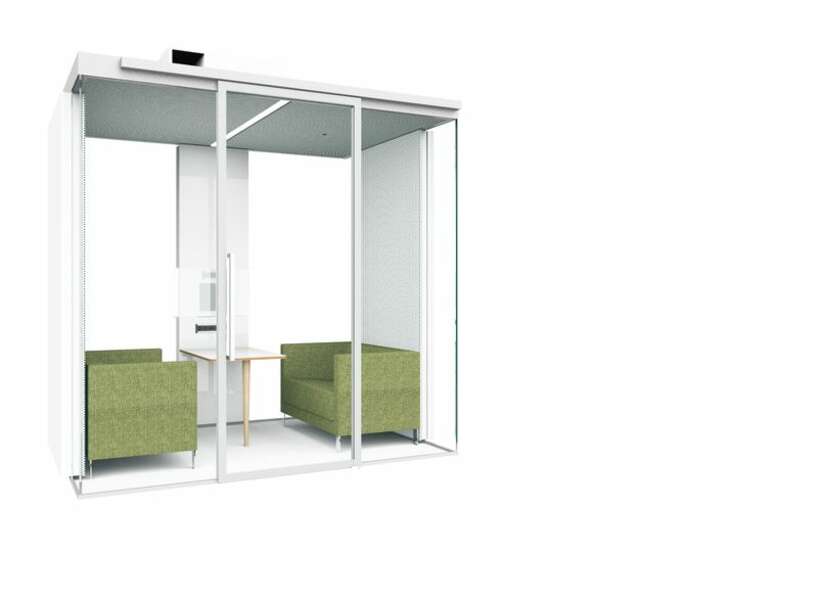

Typ 2.3: Loungemeeting
Thinktank mit Türe
4 Personen sitzend
Türe öffnet nach außen
B: 2500 mm
T: 1900 mm
Höhe: UK Decke 2400 mm
Höhe: OK Decke 2530 mm
Höhe: OK Entlüfter 2730 mm
4x Eckverbinder 90
5x Trägerelement
8x Dekorpanel
2x Absorberschale
8x Ganzglaselement
1x Flügeltürelement nach außen öffnend
2x Deckenelement A-Klasse Absorber
1x Entlüftungsventilator
1x Lichtkanal
1x Präsenzmelder in Systemdecke
1x Elektrifizierungseinheit
3

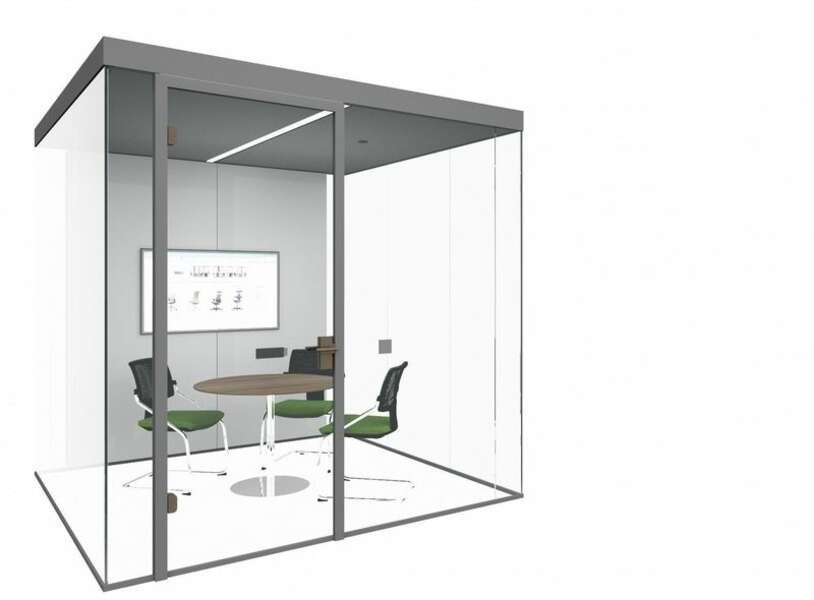

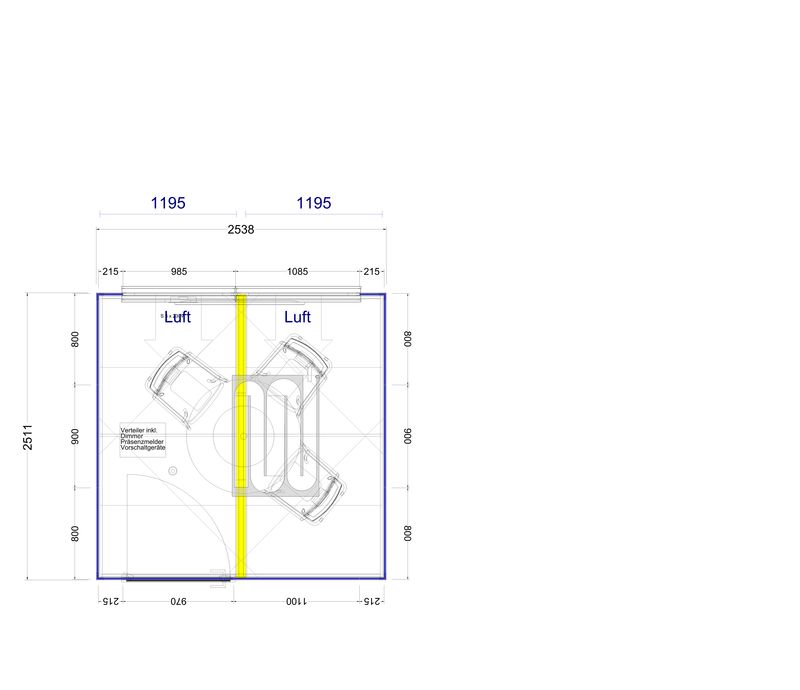

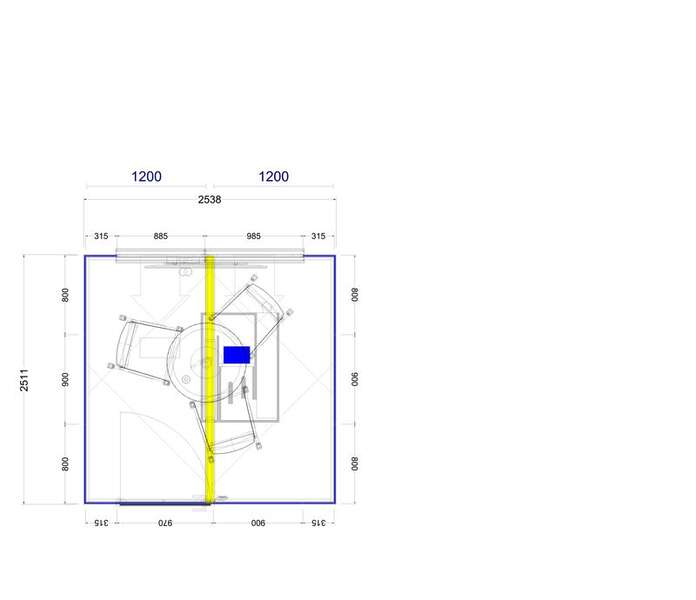

Typ 3.1: Meetingraum
Thinktank mit Türe
3-4 Personen sitzend
Türe öffnet nach innen
B: 2500 mm
T: 2500 mm
Höhe: UK Decke 2400 mm
Höhe: OK Decke 2530 mm
Höhe: OK Entlüfter 2730 mm
4x Eckverbinder 90
2x Trägerelement
2x Absorberschale
2x Dekorpanel
11x Ganzglaselement
1x Flügeltürelement nach innen öffnend
1x Diagonalverspannung
2x Deckenelement A-Klasse Absorber
1x Entlüftungsventilator
1x Lichtkanal
1x Präsenzmelder in Systemdecke
1x Elektrifizierungseinheit

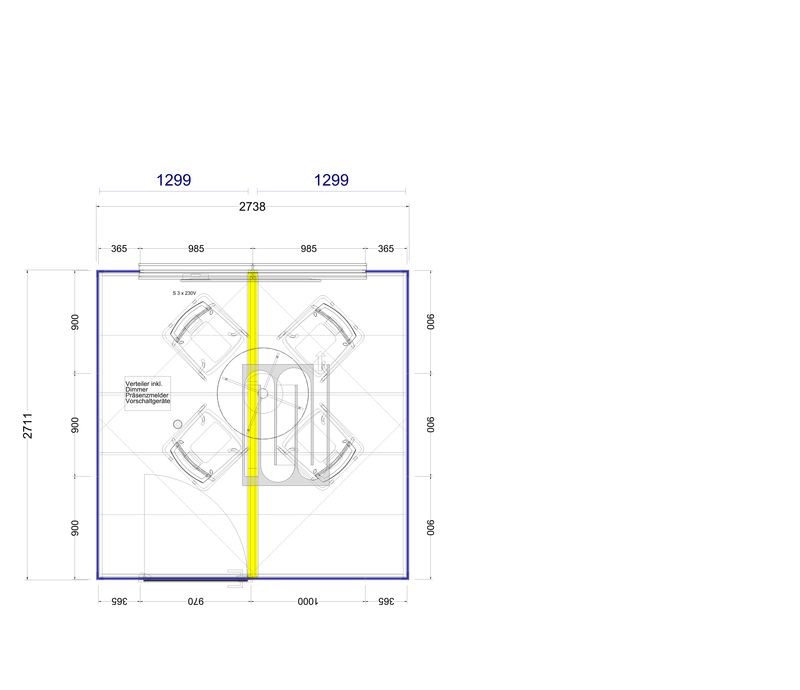

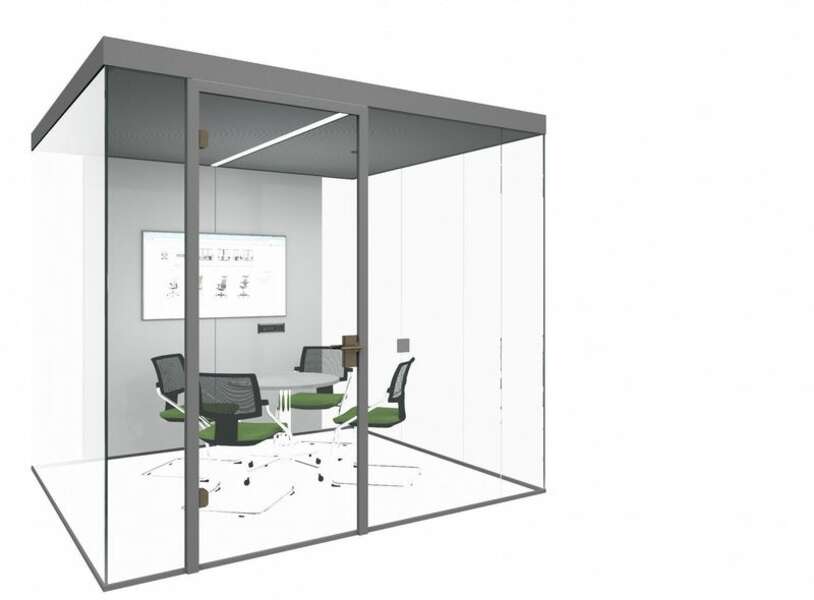

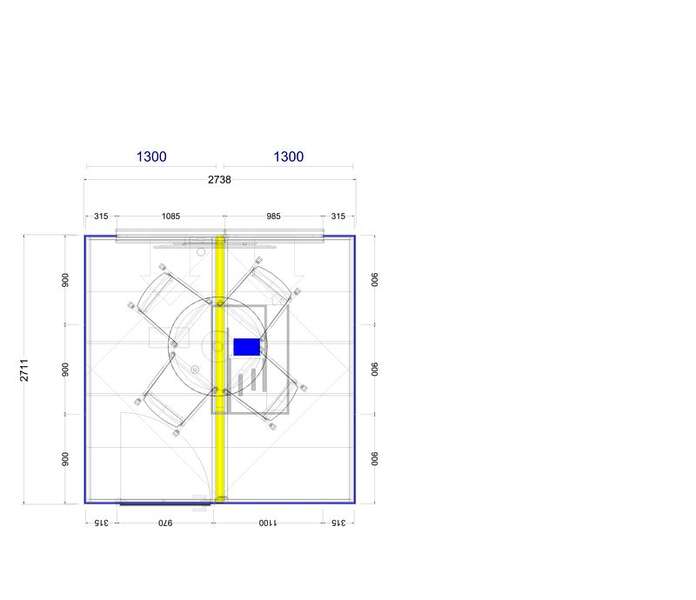

Typ 3.2: Meetingraum
Thinktank mit Türe
4 Personen sitzend
Türe öffnet nach innen
B: 2700 mm
T: 2700 mm
Höhe: UK Decke 2400 mm
Höhe: OK Decke 2530 mm
Höhe: OK Entlüfter 2730 mm
4x Eckverbinder 90
2x Trägerelement
2x Dekorpanel
2x Akustikschale
11x Ganzglaselement
1x Flügeltürelement nach innen öffnend
1x Diagonalverspannung
2x Deckenelement A-Klasse Absorber
1x Entlüftungsventilator
1x Lichtkanal
1x Präsenzmelder in Systemdecke
1x Elektrifizierungseinheit

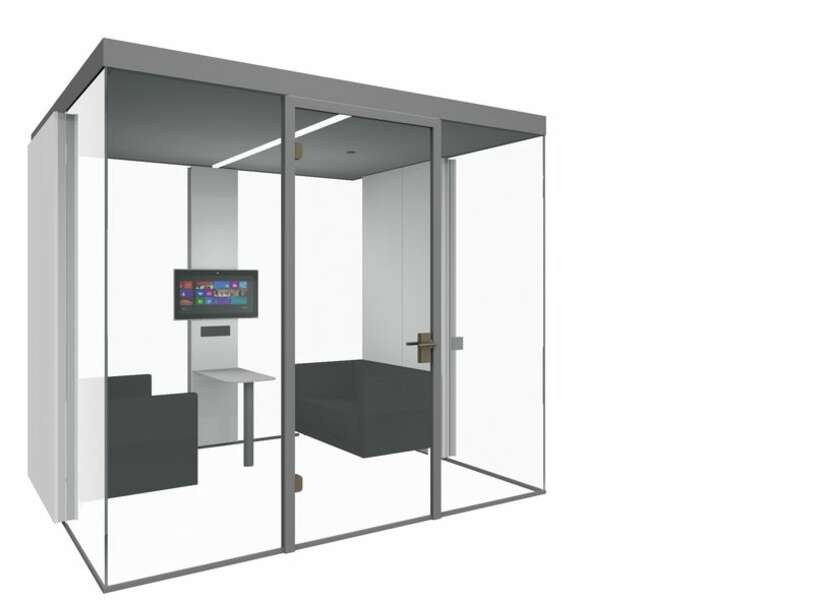

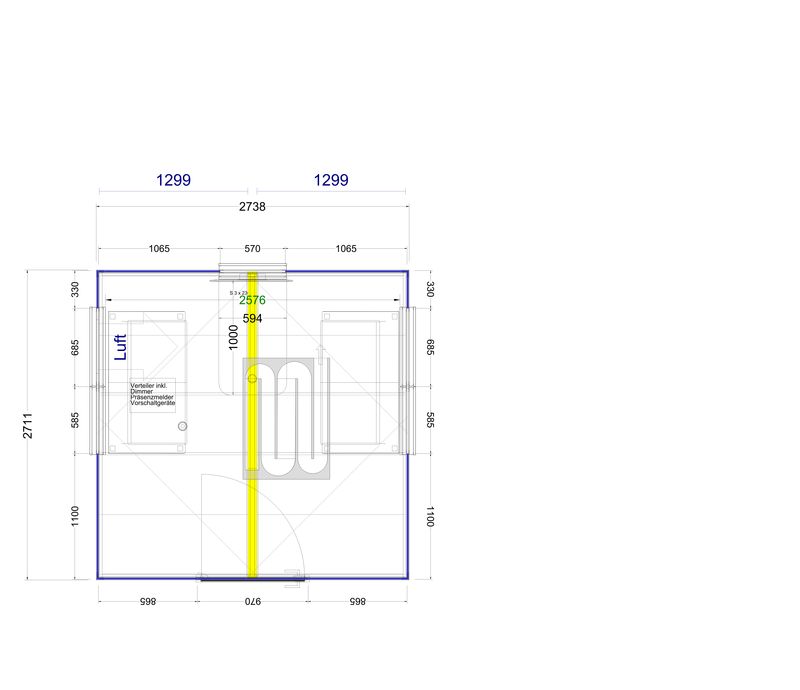

Typ 3.3: Loungemeeting
Thinktank mit Türe
4 Personen sitzend
Türe öffnet nach innen
B: 2700 mm
T: 2700 mm
Höhe: UK Decke 2400 mm
Höhe: OK Decke 2530 mm
Höhe: OK Entlüfter 2730 mm
4x Eckverbinder 90
5x Trägerelement
10x Dekorpanel
8x Ganzglaselement
1x Flügeltürelement nach innen öffnend
1x Diagonalverspannung
2x Deckenelement A-Klasse Absorber
1x Entlüftungsventilator
1x Lichtkanal
1x Präsenzmelder in Systemdecke
1x Elektrifizierungseinheit
4

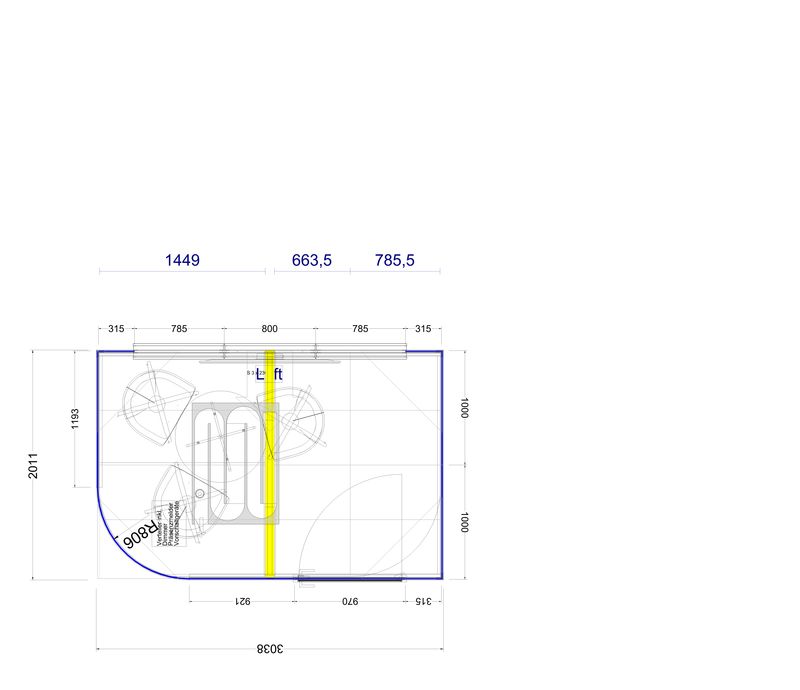

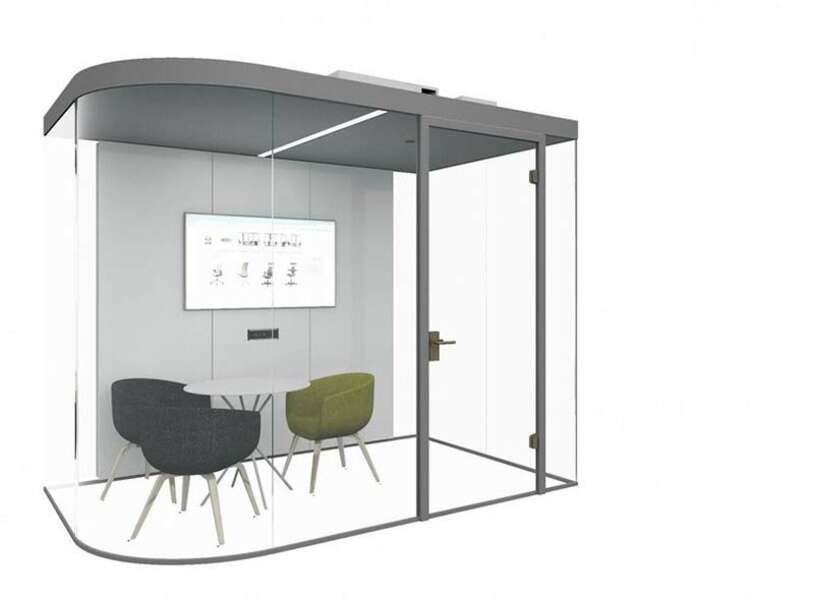

Typ 4.1: Meetingraum
Thinktank mit Türe
2-3 Personen sitzend
Türe öffnet nach innen
B: 3000 mm
T: 2000 mm
Höhe: UK Decke 2400 mm
Höhe: OK Decke 2530 mm
Höhe: OK Entlüfter 2730 mm
4x Eckverbinder 90
3x Trägerelement
4x Dekorpanel
2x Akustikschale
7x Ganzglaselement
1x Glasrotunde r=800 mm
1x Flügeltürelement nach innen öffnend
1x Diagonalverspannung
2x Deckenelement A-Klasse Absorber
1x Entlüftungsventilator
1x Lichtkanal
1x Präsenzmelder in Systemdecke
1x Elektrifizierungseinheit

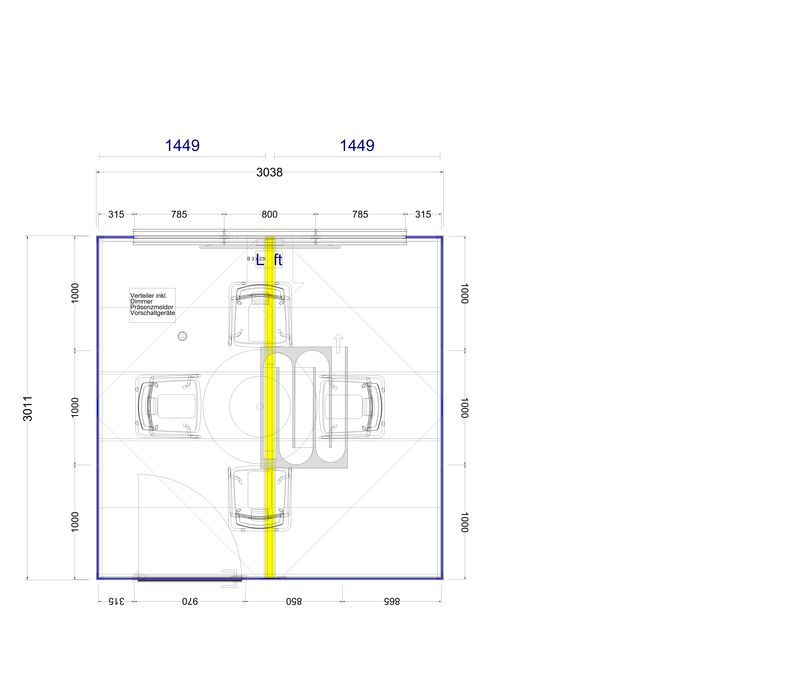

Typ 4.2: Meetingraum
Thinktank mit Türe
4 Personen sitzend
Türe öffnet nach innen
B: 3000 mm
T: 3000 mm
Höhe: UK Decke 2400 mm
Höhe: OK Decke 2530 mm
Höhe: OK Entlüfter 2730 mm
4x Eckverbinder 90
3x Trägerelement
4x Dekorpanel
2x Absorberschlae
11x Ganzglaselement
1x Flügeltürelement nach innen öffnend
1x Diagonalverspannung
2x Deckenelement A-Klasse Absorber
1x Entlüftungsventilator
1x Lichtkanal
1x Präsenzmelder in Systemdecke
1x Elektrifizierungseinheit

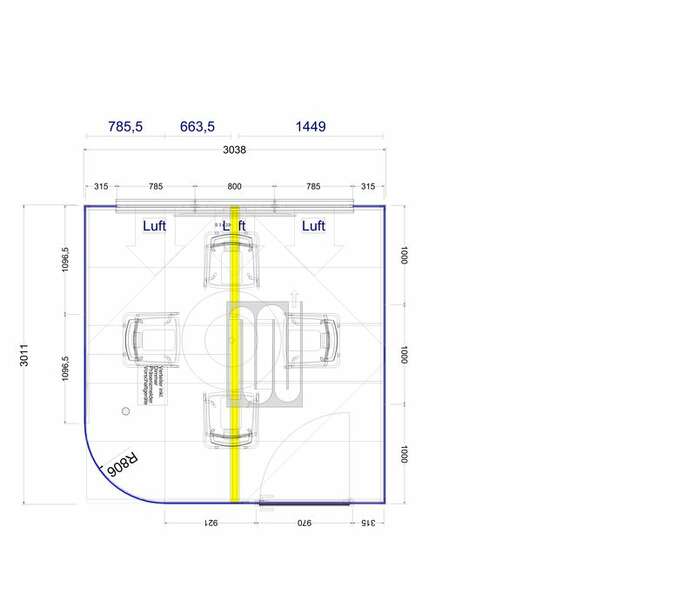

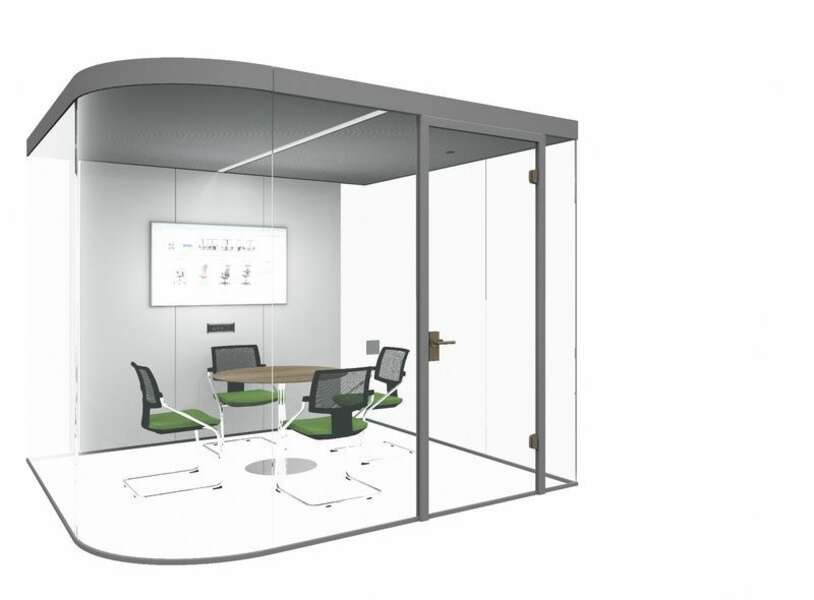

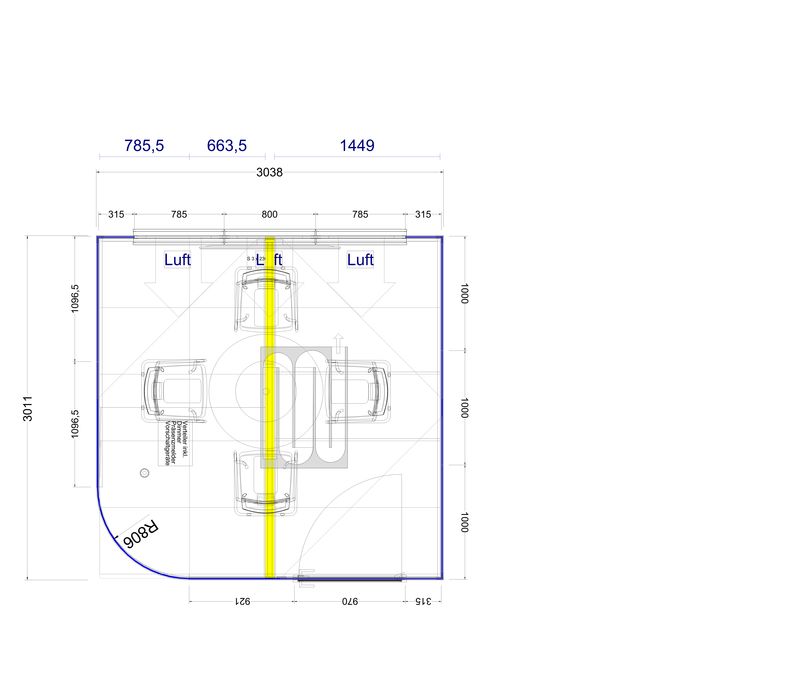

Typ 4.3: Meetingraum
Thinktank mit Türe
4 Personen sitzend
Türe öffnet nach innen
B: 3000 mm
T: 3000 mm
Höhe: UK Decke 2400 mm
Höhe: OK Decke 2530 mm
Höhe: OK Entlüfter 2730 mm
4x Eckverbinder 90
3x Trägerelement
4x Dekorpanel
2x Akustikschale
9x Ganzglaselement
1x Glasrotunde r=800 mm
1x Flügeltürelement nach innen öffnend
1x Diagonalverspannung
2x Deckenelement A-Klasse Absorber
1x Entlüftungsventilator
1x Lichtkanal
1x Präsenzmelder in Systemdecke
1x Elektrifizierungseinheit
5

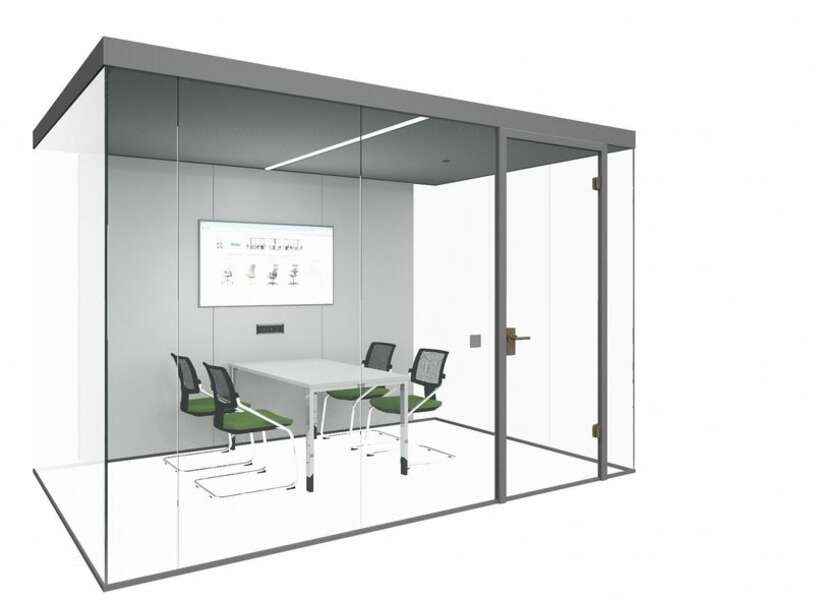

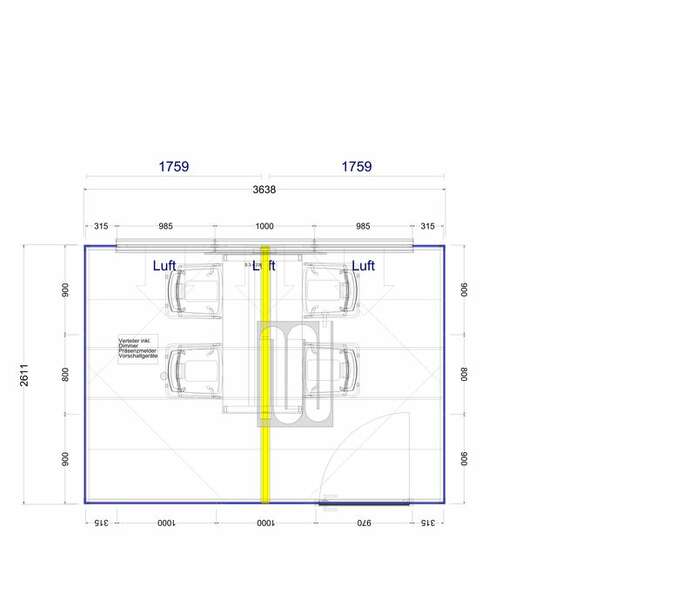

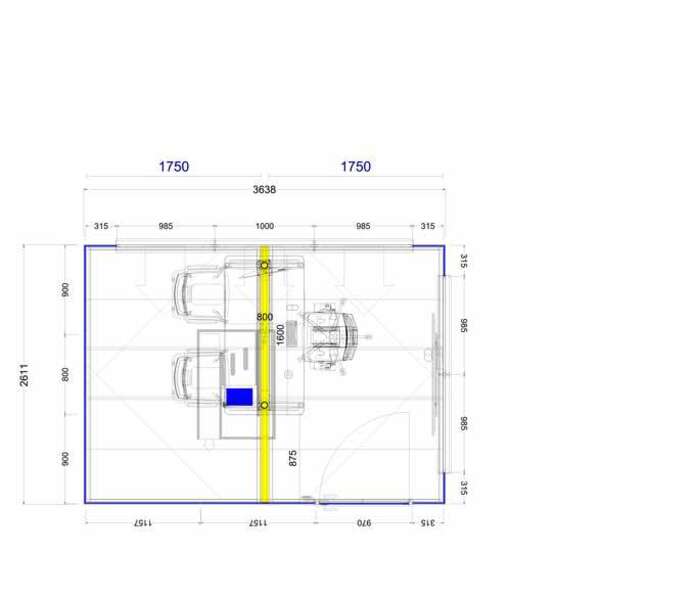

Typ 5.1: Meetingraum
Thinktank mit Türe
4 Personen sitzend
Türe öffnet nach innen
B: 3600 mm
T: 2600 mm
Höhe: UK Decke 2400 mm
Höhe: OK Decke 2530 mm
Höhe: OK Entlüfter 2730 mm
4x Eckverbinder 90
3x Trägerelement
4x Dekorpanel
2x Absorberschale
10x Ganzglaselement
1x Flügeltürelement nach innen öffnend
1x Diagonalverspannung
2x Deckenelement A-Klasse Absorber
1x Entlüftungsventilator
1x Lichtkanal
1x Präsenzmelder in Systemdecke
1x Elektrifizierungseinheit

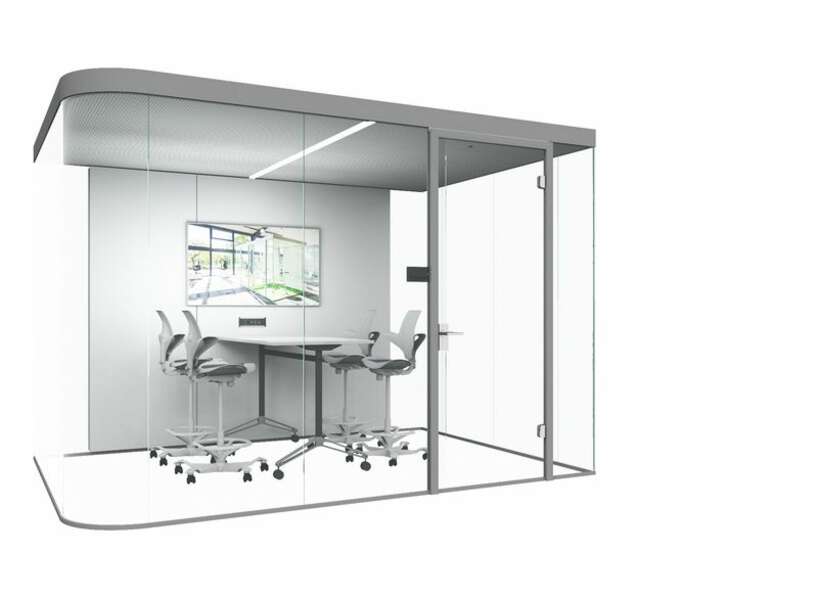

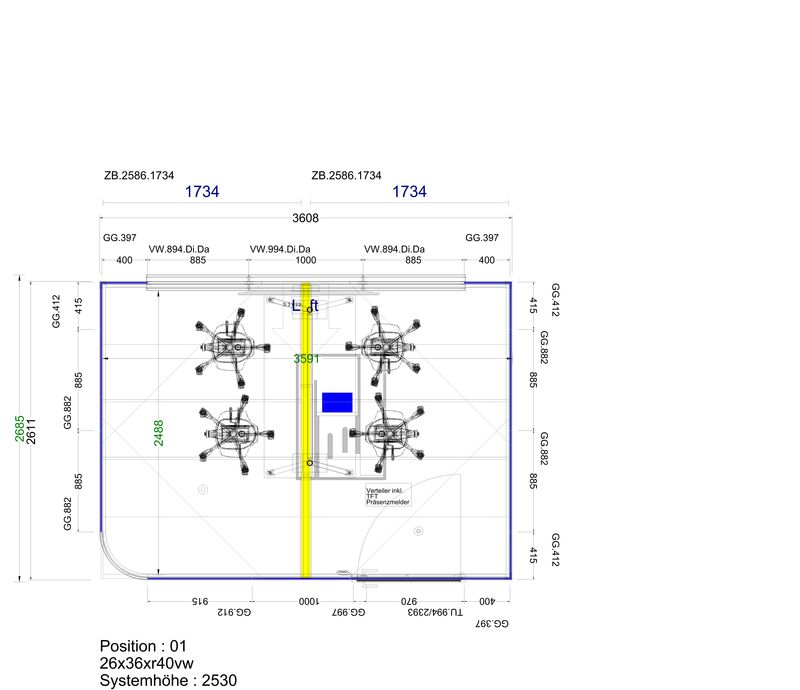

Typ 5.2: Meetingraum
Thinktank mit Türe
4 Personen sitzend
Türe öffnet nach innen
B: 3600 mm
T: 2600 mm
Höhe: UK Decke 2400 mm
Höhe: OK Decke 2530 mm
Höhe: OK Entlüfter 2730 mm
4x Eckverbinder 90
3x Trägerelement
4x Dekorpanel
2x Akustikschale
10x Ganzglaselement
1x Glasrotunde r=800 mm
1x Flügeltürelement nach innen öffnend
1x Diagonalverspannung
2x Deckenelement A-Klasse Absorber
1x Entlüftungsventilator
1x Lichtkanal
1x Präsenzmelder in Systemdecke
1x Elektrifizierungseinheit

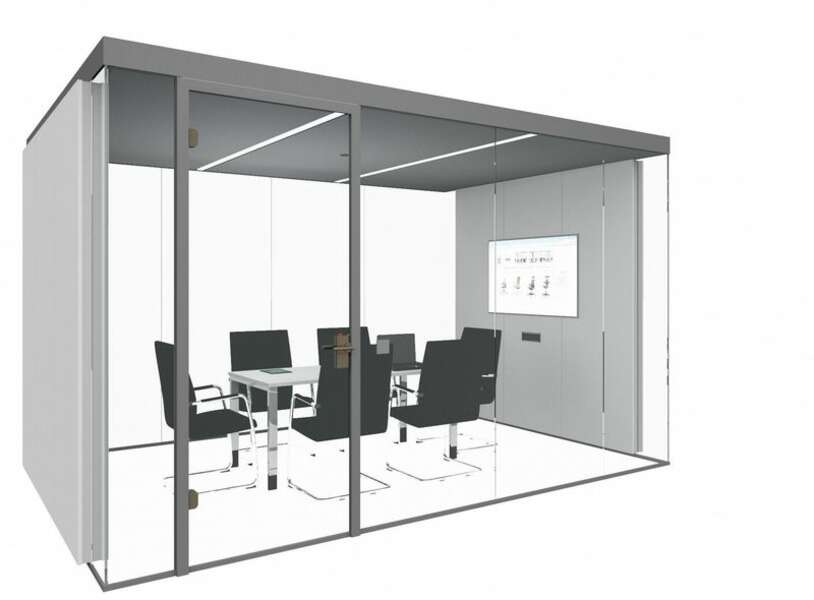

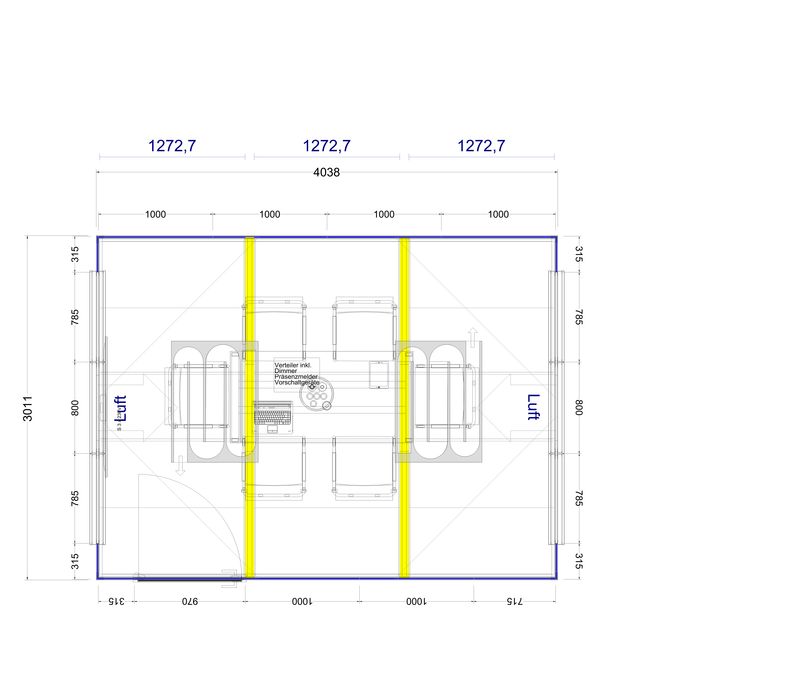

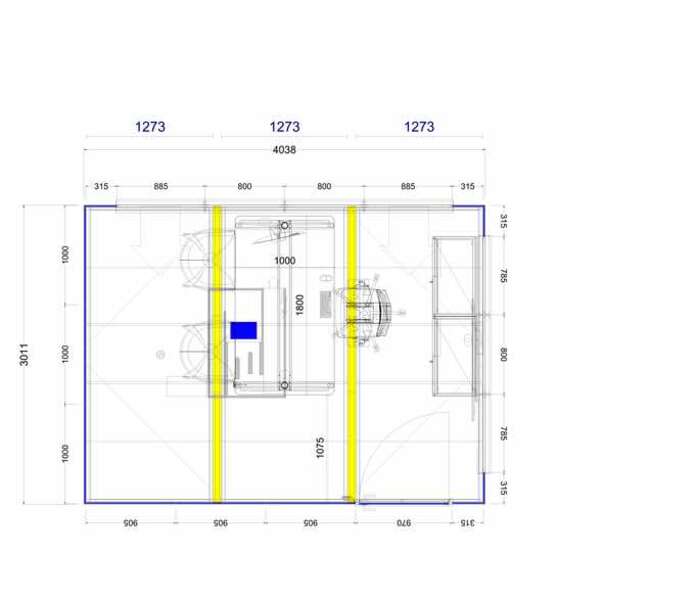

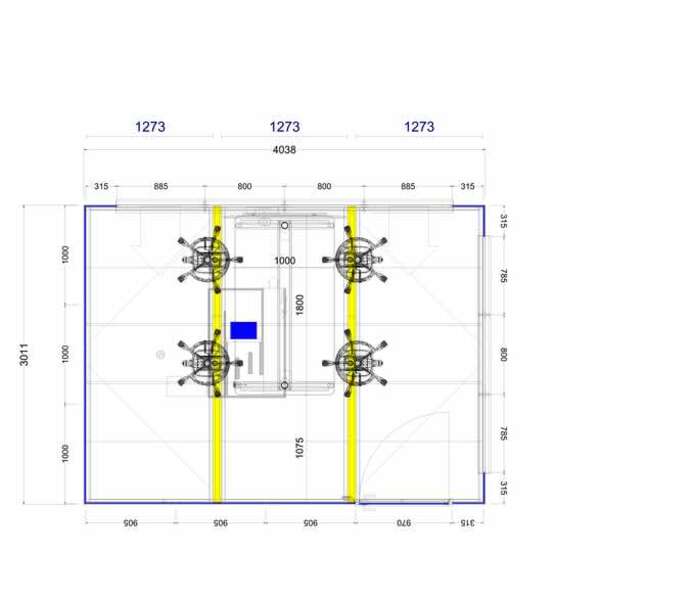

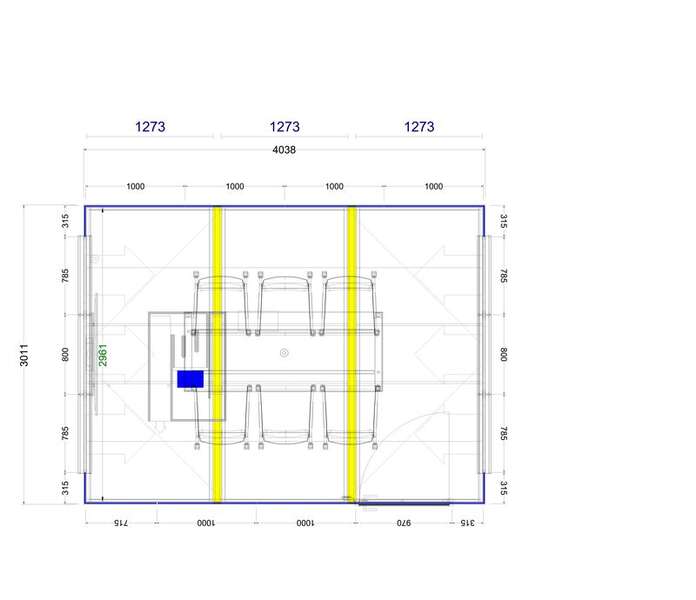

Typ 5.3: Meetingraum
Thinktank mit Türe
5-6 Personen sitzend
Türe öffnet nach innen
B: 4000 mm
T: 3000 mm
Höhe: UK Decke 2400 mm
Höhe: OK Decke 2530 mm
Höhe: OK Entlüfter 2730 mm
4x Eckverbinder 90
6x Trägerelement
10x Dekorpanel
2x Absorberschale
12x Ganzglaselement
1x Flügeltürelement nach innen öffnend
1x Diagonalverspannung
3x Deckenelement A-Klasse Absorber
2x Entlüftungsventilator
2x Lichtkanal
1x Präsenzmelder in Systemdecke
1x Elektrifizierungseinheit
6

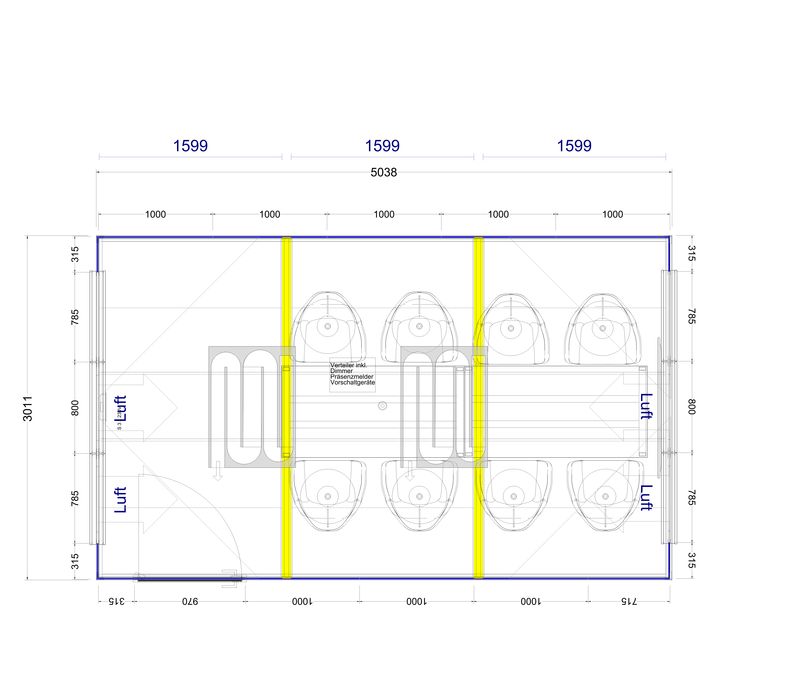

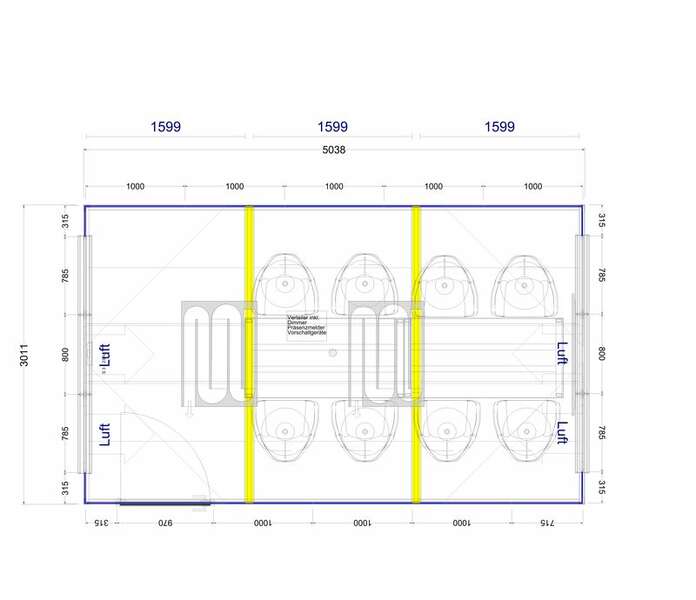

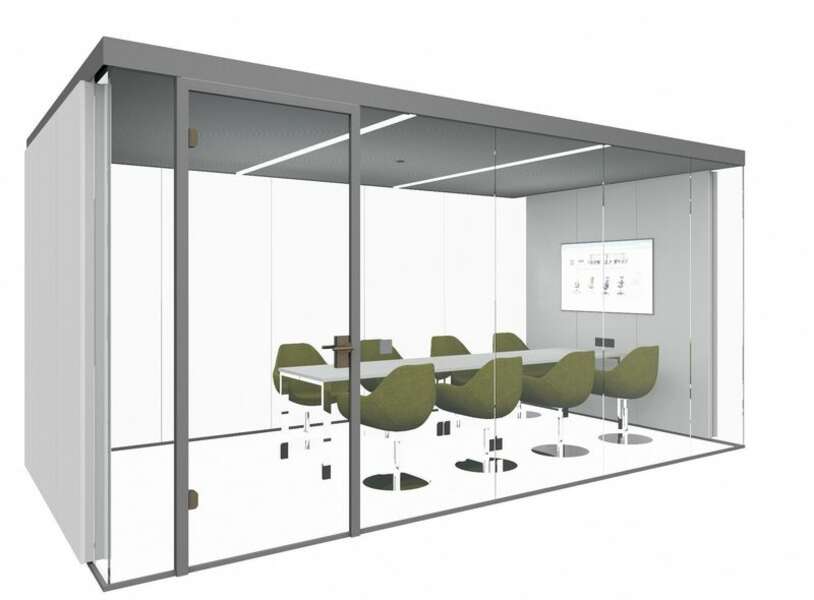

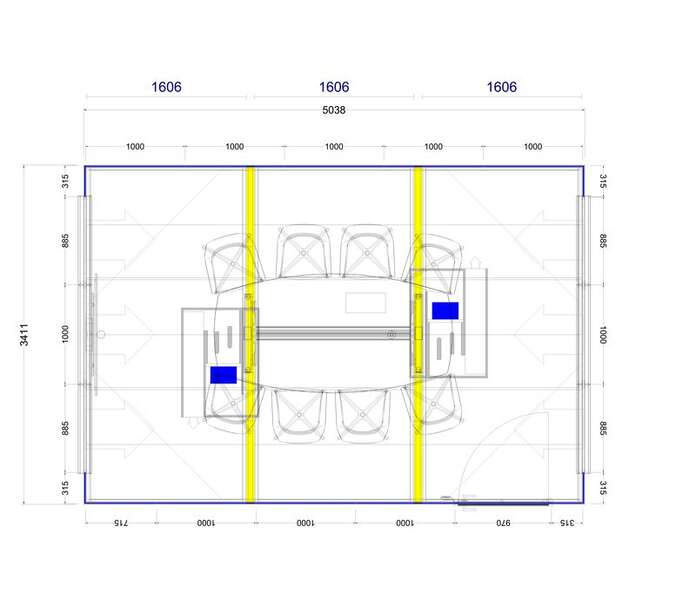

Typ 6.1: Meetingraum
Thinktank mit Türe
7-8 Personen sitzend
Türe öffnet nach innen
B: 5000 mm
T: 3000 mm
Höhe: UK Decke 2400 mm
Höhe: OK Decke 2530 mm
Höhe: OK Entlüfter 2730 mm
4x Eckverbinder 90
6x Trägerelement
10x Dekorpanel
2x Akustikschale
13x Ganzglaselement
1x Flügeltürelement nach innen öffnend
1x Diagonalverspannung
3x Deckenelement A-Klasse Absorber
2x Entlüftungsventilator
2x Lichtkanal
1x Präsenzmelder in Systemdecke
1x Elektrifizierungseinheit

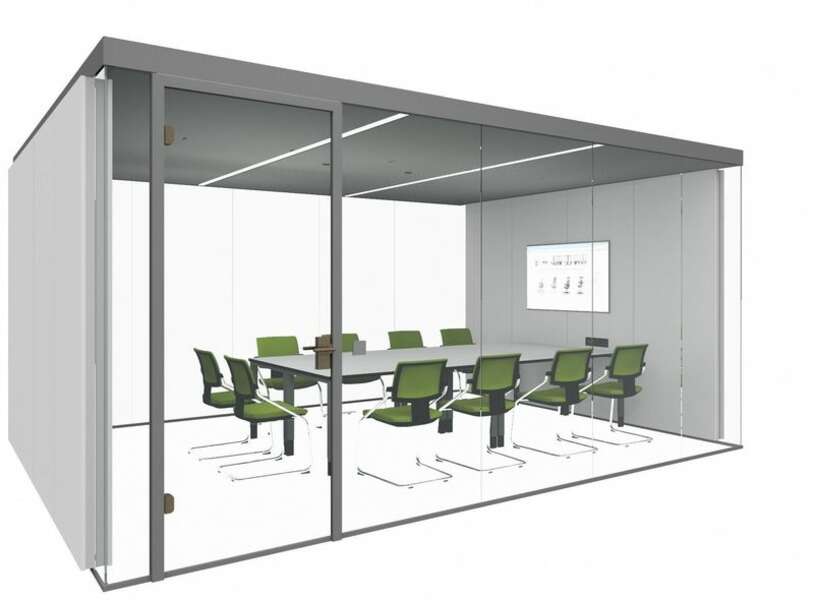

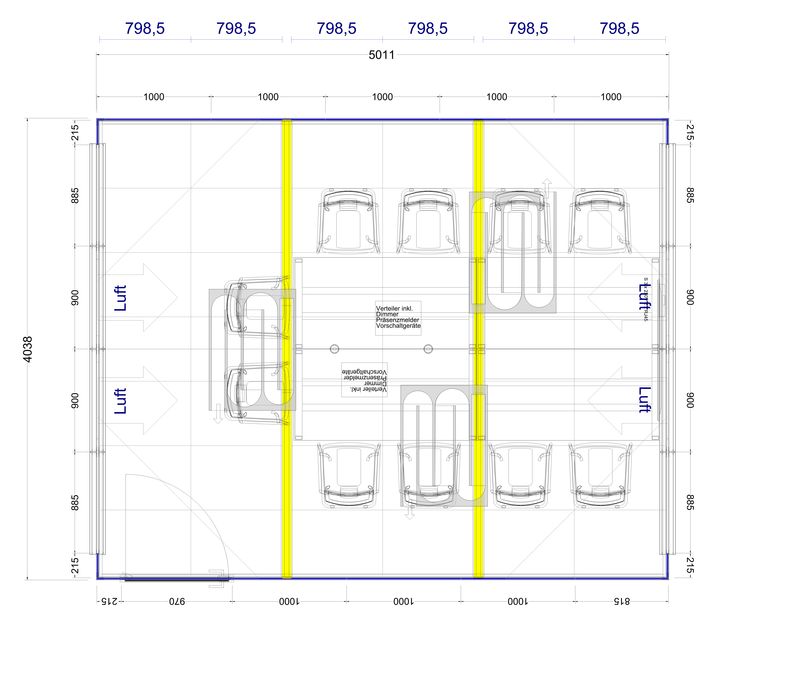

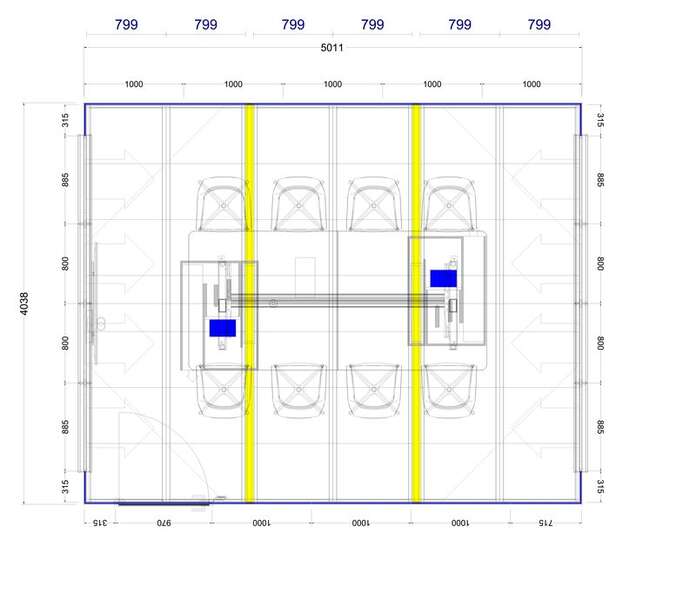

Typ 6.2: Meetingraum
Thinktank mit Türe
8-10 Personen sitzend
Türe öffnet nach innen
B: 5000 mm
T: 4000 mm
Höhe: UK Decke 2400 mm
Höhe: OK Decke 2530 mm
Höhe: OK Entlüfter 2730 mm
4x Eckverbinder 90
8x Trägerelement
14x Dekorpanel
2x Absorberschale
14x Ganzglaselement
1x Flügeltürelement nach innen öffnend
1x Diagonalverspannung
6x Deckenelement A-Klasse Absorber
3x Entlüftungsventilator
2x Lichtkanal
1x Präsenzmelder in Systemdecke
1x Elektrifizierungseinheit
Typ 6.3: Meetingraum
Thinktank mit Türe
8-10 Personen sitzend
Türe öffnet nach innen
B: 5000 mm
T: 4000 mm
Höhe: UK Decke 2400 mm
Höhe: OK Decke 2530 mm
Höhe: OK Entlüfter 2730 mm
4x Eckverbinder 90
4x Trägerelement
6x Dekorpanel
2x Akustikschale
12x Ganzglaselement
2x Glasrotunde r=800 mm
1x Flügeltürelement nach innen öffnend
1x Diagonalverspannung
6x Deckenelement A-Klasse Absorber
3x Entlüftungsventilator
2x Lichtkanal
1x Präsenzmelder in Systemdecke
1x Elektrifizierungseinheit
7

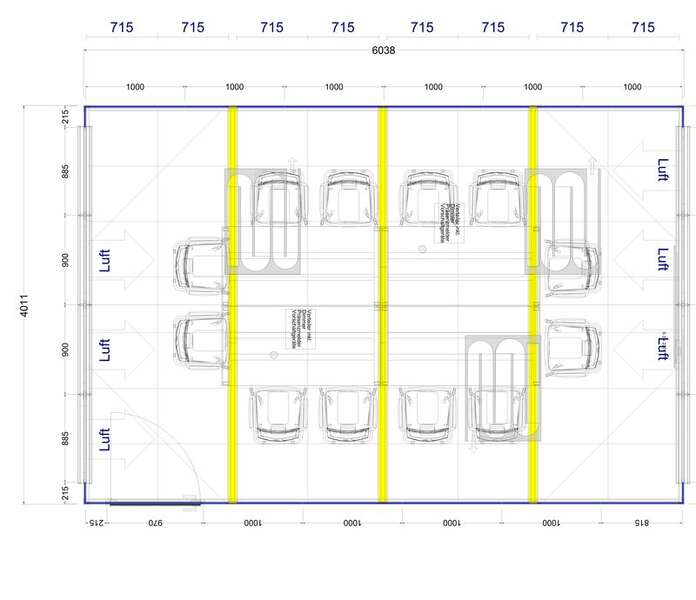

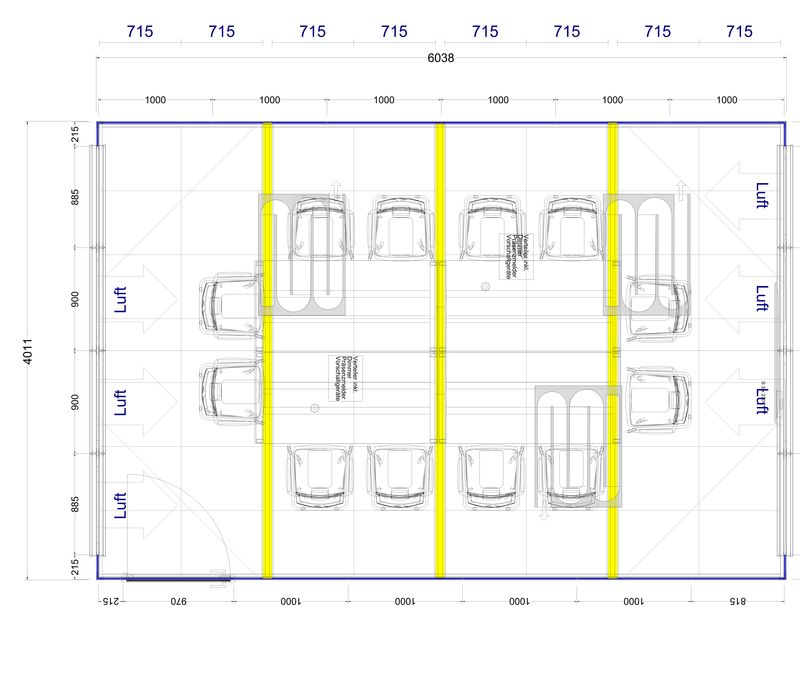

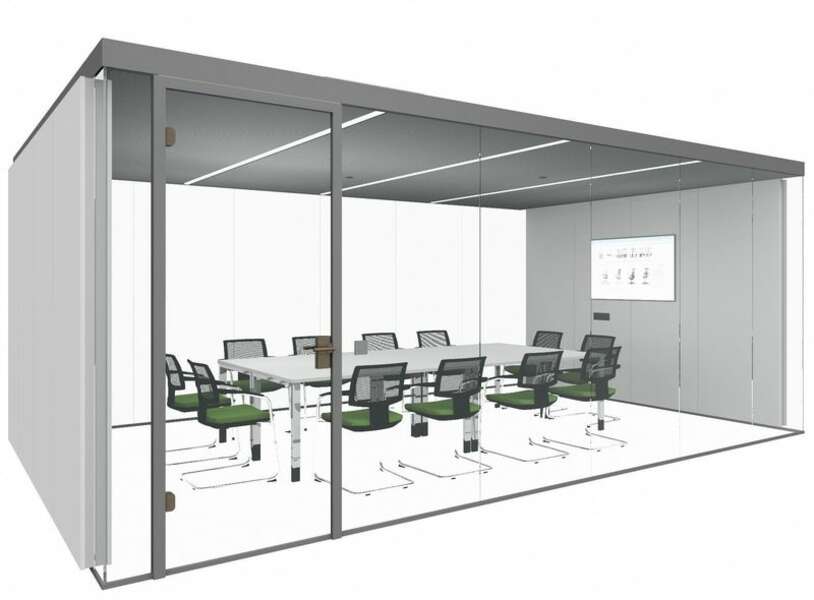

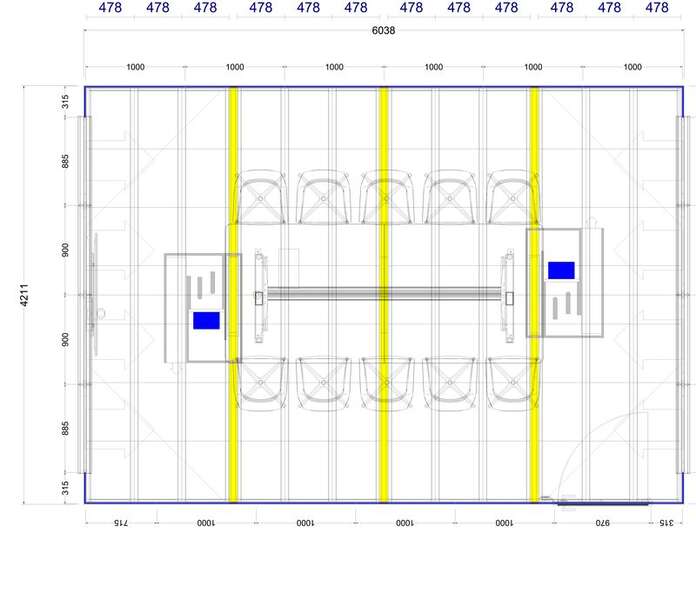

Typ 7.1: Meetingraum
Thinktank mit Türe
10-12 Personen sitzend
Türe öffnet nach innen
B: 6000 mm
T: 4000 mm
Höhe: UK Decke 2400 mm
Höhe: OK Decke 2530 mm
Höhe: OK Entlüfter 2730 mm
4x Eckverbinder 90
8x Trägerelement
14x Dekorpanel
2x Absorberschale
16x Ganzglaselement
1x Flügeltürelement nach innen öffnend
1x Diagonalverspannung
8x Deckenelement A-Klasse Absorber
3x Entlüftungsventilator
3x Lichtkanal
1x Präsenzmelder in Systemdecke
1x Elektrifizierungseinheit
Der Think Tank lässt sich in der direkten Umgebung des Arbeitsplatzes positionieren
Durch diese Unabhängigkeit von baulichen Zwängen lässt sich Think Tank vetroCUBE optimal in der Nähe der Arbeitsplätze positionieren. Nur dadurch wird die gute Akzeptanz und Adhoc Nutzung erreicht. Das Raum-in-Raum System trägt somit zur Optimierung der Kommunikation Ihrer Teams bei. Gespräche finden nicht mehr irgendwo, störend im Großraum statt. Ohne die aufwendige Buchung von meist viel zu großen Konferenzräumen, können sich Mitarbeiter im Think Tank vetroCUBE schnell und effizient austauschen, ohne Kollegen zu stören.
Schnell verfügbar und hoch hoch flexibel. Vier Raumtypen bieten Ihnen intelligente und vielfältige Konfigurationen für Ihre Kommunikationszone.
Die Raum-in-Raum Bauweise erschließt die Flächen für die geforderte räumliche Vielfalt aktueller, agiler Büroflächen.
vetroCUBE bietet schalldichte Rückzugsräume im open space. Mitarbeiter finden Rückzugsräume für das Arbeiten in der Gruppe.
vetroCUBE wird mit gebrauchsfertiger 230 V Elektrifizierung geliefert. Es gilt das "plug and play" Prinzip, sodass die Inbetriebnahme einfach ist.
Die systemeigene Belüftung des Thinktank vetroCUBE stellt die Zufuhr von Frischluft sicher. Auf der Decke sitzt eine akustisch optimierte Lüfterbox.
Das System vetroCUBE bietet die Option Raumkühlung an. Lange Nutzung und dichte Belegung kann zur Erwärmung des Cubes führen.
Die Denkerzelle vetroCUBE bietet ein flexibles LED Lichtkonzept an. Es lässt sich an unterschiedliche Nutzungen und verschiedene Größen anpassen.
Das Raum-in-Raum System vetroCUBE ist ein Baukastensystem. Die Cubes lassen sich individuell an Größen und Ausführungswünsche anpassen.
Das Raum-in-Raum System lässt sich einfach mit der notwendigen Brandschutztechnik, Rauchmelder, Sprinkler und / oder Lautsprecher ausstatten.
Das Raum-in-Raum System lässt sich im Bezug auf Größe, Ausstattung und Dekoration zielgerichtet auf work settings auslegen.
Der Thinktank lässt sich für viele Anwendungen optimieren. Hier einige Beispiele. Nennen Sie uns Ihre Wünsche. Wir bauen Ihren vetroCUBE.
