Akustikbox mit integrierter Lüftung
Die Akustikbox nach dem Raum-in-Raum System vetroCUBE belüftet sich selbst
Unabhängig von der Gebäudebelüftung
Für die Entwicklung der Akustikbox stand vor allem Flexibilität und Schalldämmung im Lastenheft. Die Raumeinheiten sollen unabhängig vom Baukörper sein und dort Einsatz finden, wo sie benötigt werden. Die Akustikbox funktioniert auch abseits der Fassade und ohne Verbindung zur bauseitigen Lüftungsanlage. Die Box muss autark funktionieren. Die Voraussetzung für diese Unabhängigkeit ist eine leistungsfähige, leise und systemintegrierte Belüftungsanlage nach dem Prinzip des Raum-in-Raum-Systems.
Akustikbox nach dem Raum-in-Raum System ohne Anschluss an die Gebäudebelüftung
Die Akustikbox vetroCUBE muss NICHT an das Lüftungssystem des Baukörpers angeschlossen werden. Das integrierte Belüftungssystems liefert einen Volumenstrom von min. 60 m³/h und Person. Dabei ist das Lüftungssystem sehr leise. Im Normalbetrieb erzeugt die Lüfterbox schon einen Volumenstrom von über 370 m³/h, kann also leicht 6 Personen versorgen. Der Geräuschpegel liegt dabei unter 30 dB(A). Das Prinzip der Lüftung funktioniert im Einklang mit der natürlichen Thermik und sorgt so für eine gründliche Durchlüftung aller Zonen der Akustikbox. Der Volumenstrom wird werkseitig auf die Größe des Raumes abgestimmt und auf die Anzahl der Personen, die das Raum-in-Raum System gleichzeitig nutzen sollen. Für den Nutzer ist die Lüftung, innerhalb vertretbarer Grenzen, steuerbar.
Systembelüftung autark - leistungsfähig - leise
- Lüftung sehr leise unter 30 db(A)
- Volumenstrom min. 60m³/h und Person
- Komponenten wartungsfrei
- Lüftung automatisiert durch Präsenzmelder
- Lüftung individuell regelbar über Bedienpanel
- Rückschaltung auf Voreinstellung
- thermisch optimierte Durchströmung
- Kühlung ca. 370 W im Normbetrieb
- wärmere Abluft über die Systemdecke
- kühlere Zuluft über Sockelbereich Vollwände
- laminare Luftgeschwindigkeiten
- keine Zuglufterscheinungen
- Anbindung an bauseitige Lüftung möglich
Die Akustikbox mit integrierter Belüftung ist thermisch optimiert

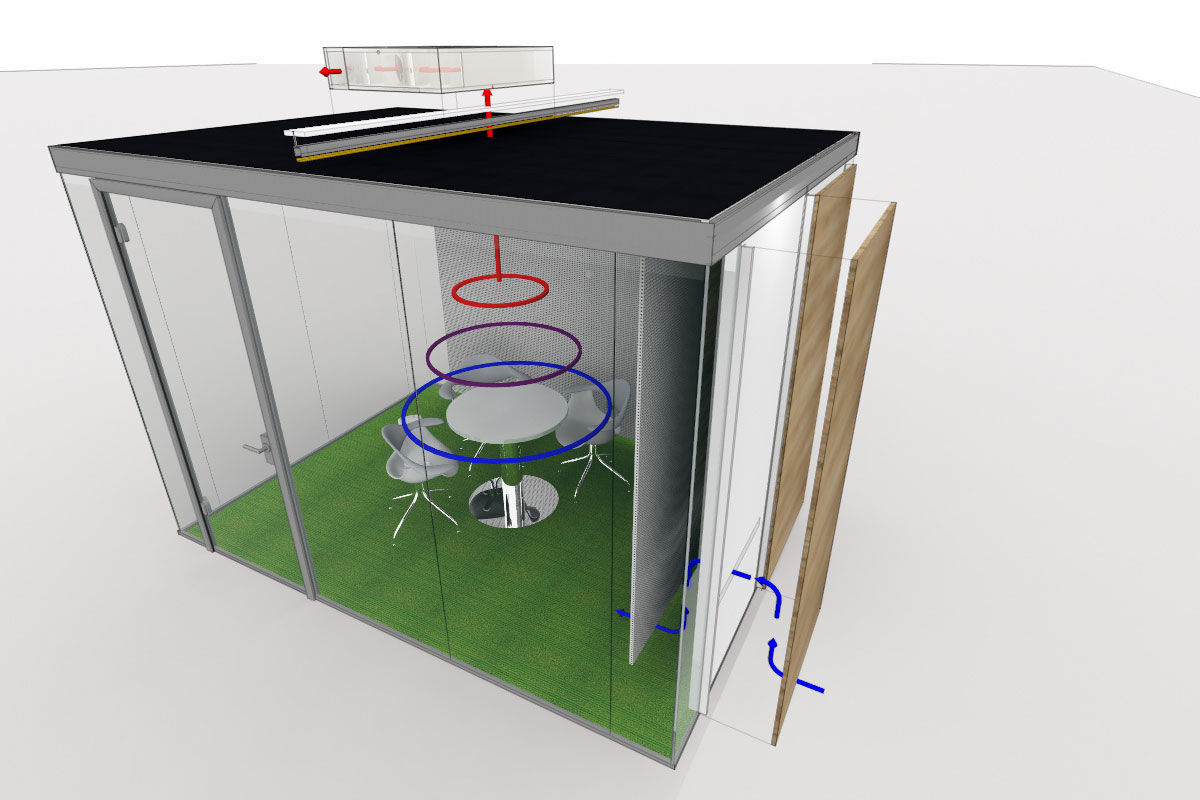

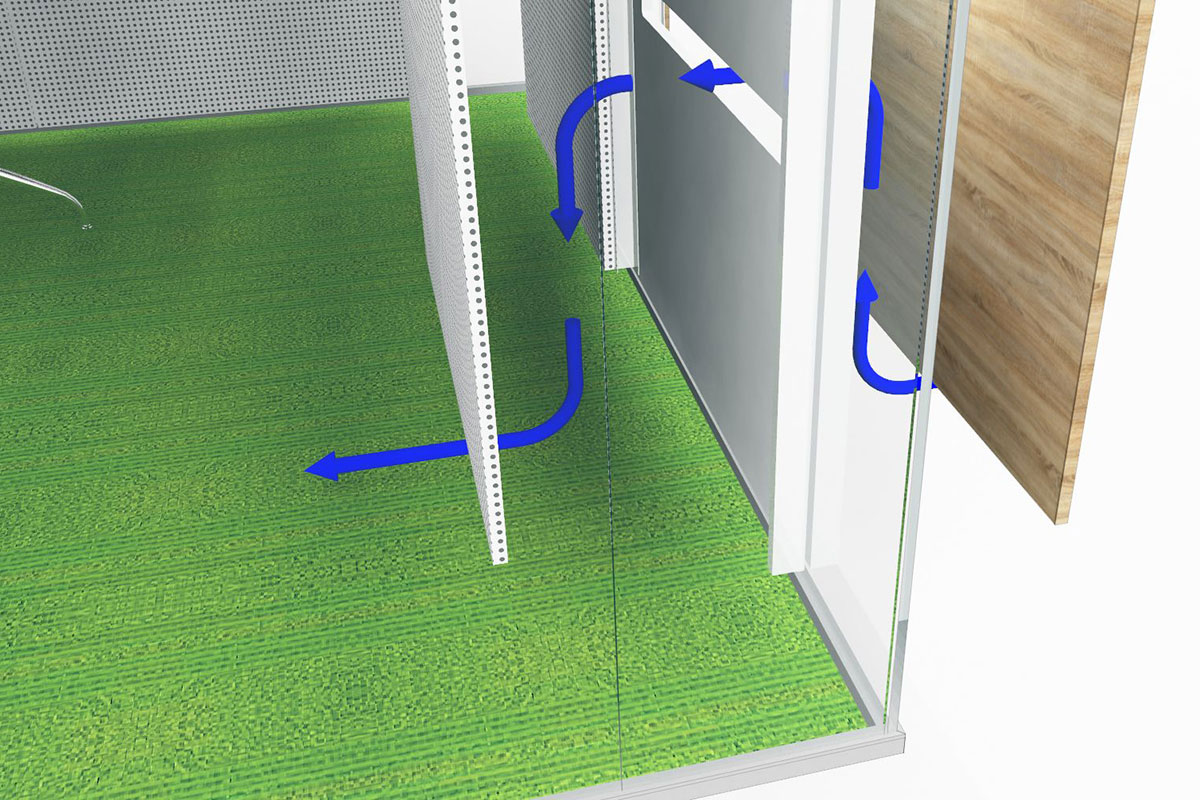

Auf der Decke sitzt eine akustisch optimierte Lüfterbox. Über zwei Schattenfugen, rechts und links des flächenbündig in der Decke integrierten LED Lichtkanal, wird die Abluft nach außen geführt. Die Lüfterbox holt erwärmte und verbrauchte Luft ab. Die Zuluft wird über die Vollwandelemente des Raum-in-Raum Systems gesichert. Bodennahe Nachströmöffnungen lassen frische Luft aus kühleren Luftschichten einströmen. So ergibt sich eine optimale thermische Durchlüftung des Raums. Bei normaler Raumtemperatur ergibt sich mit einer Lüfterbox (ca. 370 m³/h) eine Kühlleistung von 370 Watt. Das ist ausreichend um die Abwärme von 4 Personen zu neutralisieren.
Lüfterbox auf der Decke und Nachstömöffnungen in den Vollwänden sind akustisch optimiert und Wartungsfrei
Das gesamte System ist einerseits akustisch entkoppelt, sodass die Schalldämmung von 37 dB gewährleistet ist. Andererseits ist die Lüfterbox sehr leise und emittiert weniger als 30 dB(A). Es ist sichergestellt, dass die Lüftung einerseits lautlos arbeitet und andererseits die gute Schalldämmung der Akustikbox erhalten bleibt. Das Lüftungssystem ist wartungsfrei. Es existieren keine Luftfilter oder andere Komponenten, die eine Wartung erfordern. Schließlich hat die Luft die gleiche Qualität wie die, die auch die Kollegen im open space atmen, sodass Filter nur unnötig den Luftwiederstand erhöhen würden.
Steuerung der Akustikbox

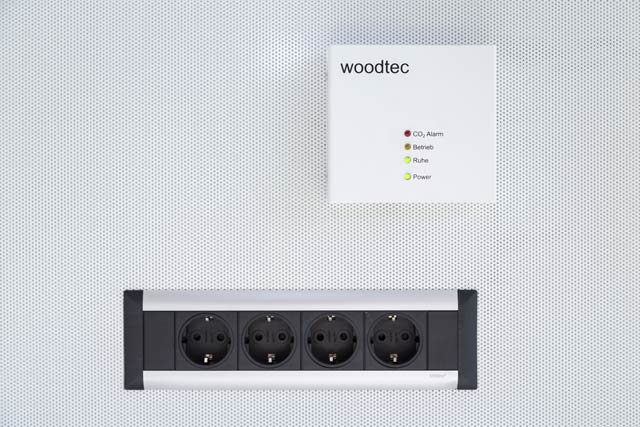

Die Steuerung der Lüftung ist automatisiert. In der Systemdecke der Akustikbox ist ein Präsenzmelder integriert. Er schaltet die Lüftung (auch das Licht) bei Betreten der Raum-in-Raum Einheit ein. Die Lüftung fördert dann min. 60 m³/h und Person. Nun kann der Nutzer die Lüftung individuell nachregeln. So zum Beispiel lässt sich die Lüftung kurzfristig auf den doppelten Volumenstrom (Luftdusche) hoch regeln. Die Lüftung fällt innerhalb eines Zeitfensters von 5 Minuten wieder zurück auf die voreingerichtete Normleistung um möglichst geräuscharm zu laufen. Nach Ende der Nutzungsphase, nach Verlassen des Raums, schaltet sich die Lüftung (auch das Licht) mit einer Nachlaufzeit von ca. 10 min aus. Alle Parameter können durch eine hinterlegte PIN Funktion individuell verändert werden. Ein Stand by Betrieb kann z.B. eingerichtet werden. Beispielsweise derart, dass die Lüftung nach Nutzung auf einen geringen Volumenstrom gedrosselt wird (ca. 50 m³/h), aber eben weiter läuft um den Raum "frisch zu erhalten". Nachts, zwischen 22:00 Uhr und 6:00 Uhr schaltet die Lüftung dann ganz aus.
OPTION Anschluss der Akustikbox an die bauseitige Lüftung

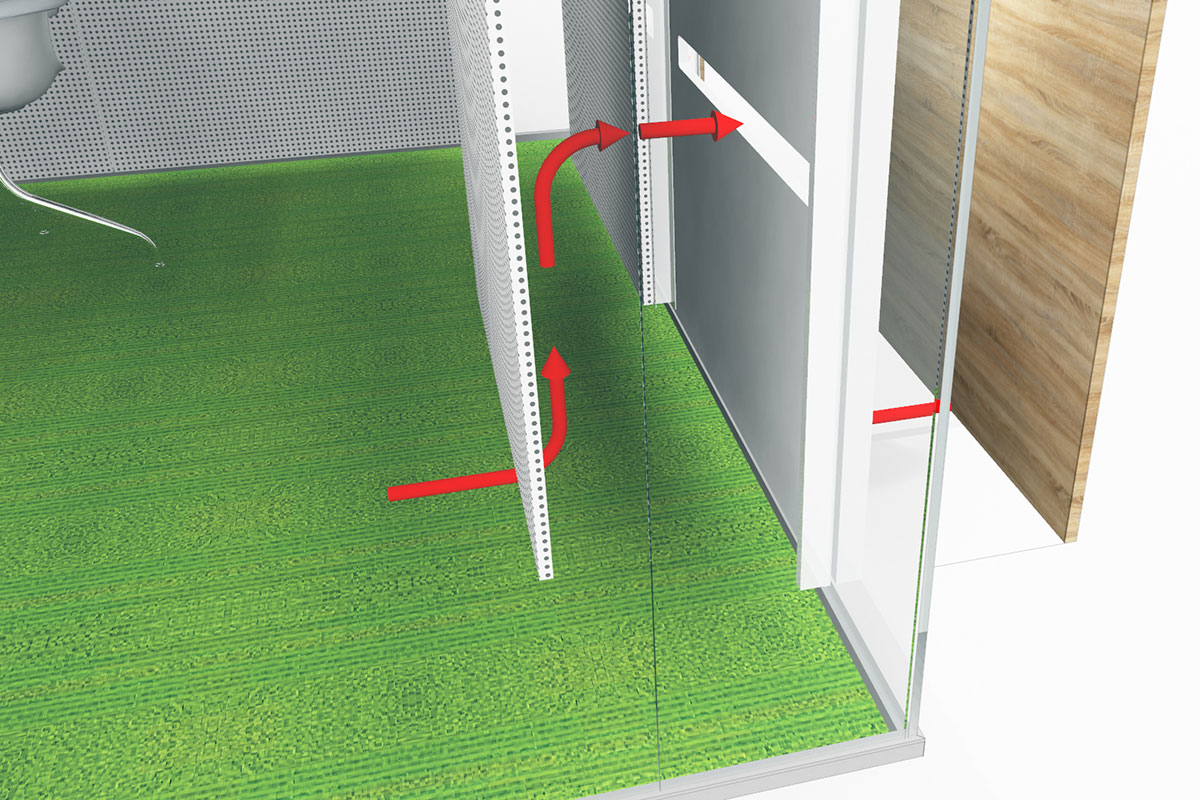

Sofern das Gebäude an den geplanten Stellplätzen eine bauseitige Belüftung anbieten kann, ist auch der Anschluss des Raum-in-Raum Systems an das Gebäudeeigene Lüftungssystem möglich. Die Zuluft kann über entsprechende Ausschnitte in der Systemdecke angeschlossen werden. Die Abluft kann passiv über die zuvor beschriebenen Überströmöffnungen der Vollwände abgeleitet werden. Sofern die Größe der Akustikbox das zulässt (Abstand Zu- und Abluftöffnung), können beide Anschlüsse über die Decke erfolgen. Diese Variante macht vor allem dann Sinn, wenn der Anspruch besteht, den Raum mit frischer, gefilterter und eventuell auch gekühlter Luft zu versorgen.
Schnell verfügbar und hoch flexibel. Vier Raumtypen bieten Ihnen intelligente und vielfältige Konfigurationen für Ihre Kommunikationszone.

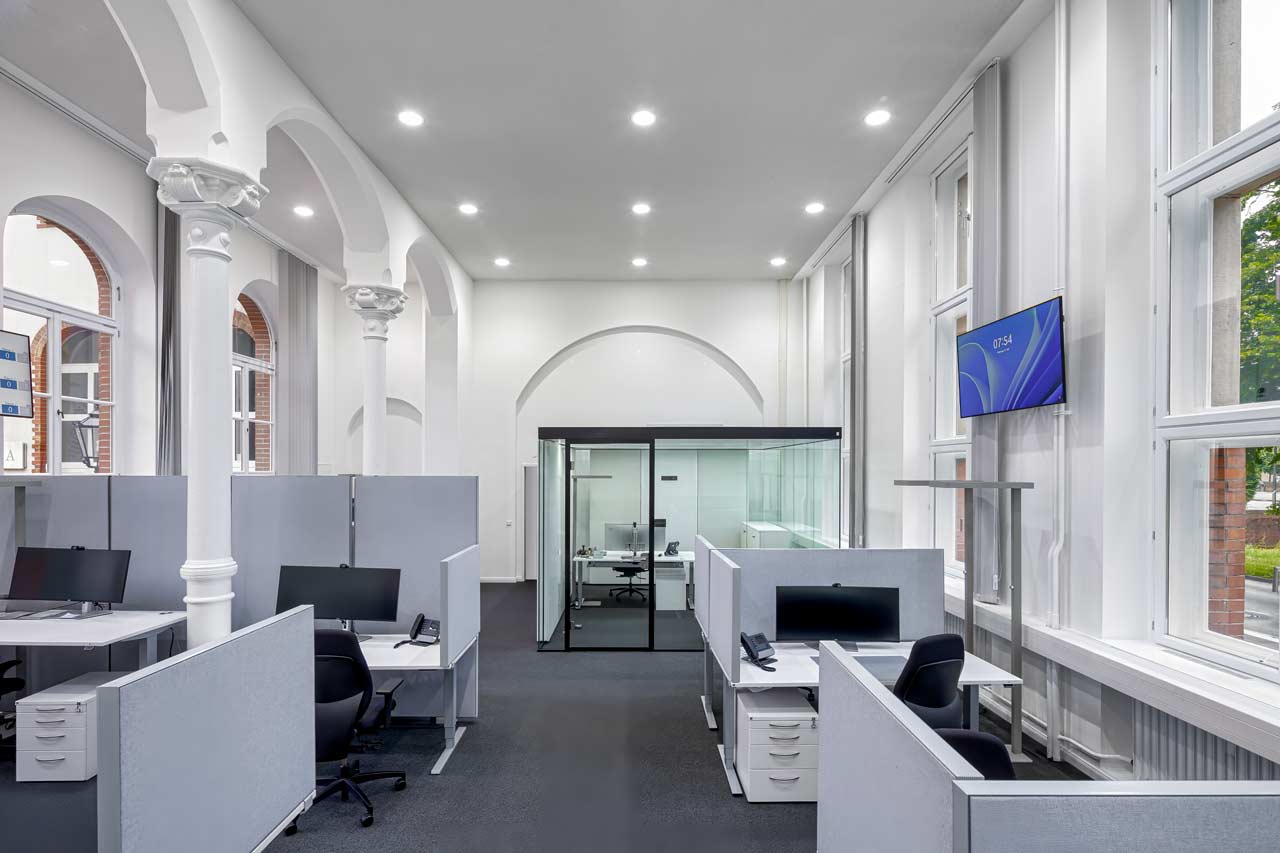

Die Raum-in-Raum Bauweise der Rückzugsräume erschließt die Flächen, auch in bürofremden Immobilien
